Панель для установки фильтров ячейковых типа ФяР (ФяРб) Ус39А (3х4) без ФяРб
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Панель предназначена для установки фильтров ячейковых типа ФяР (ФяРб), используемых для очистки наружного и циркуляционного воздуха от пыли в системах кондиционирования и приточной вентиляции, а также в различных технологических агрегатах и системах.
Первая цифра означает количество вертикальных ячеек, вторая – горизонтальных.
Область применения
Защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал корпуса панели – углеродистая сталь. Наружное покрытие - грунт-эмаль ХВ-0278 или аналог, цвет серый.
К установке в изделие рекомендованы только фильтры ячейковые типа ФяР (ФяРб) 500х500х50 в количестве 12 (двенадцати) шт. (приобретаются отдельно).

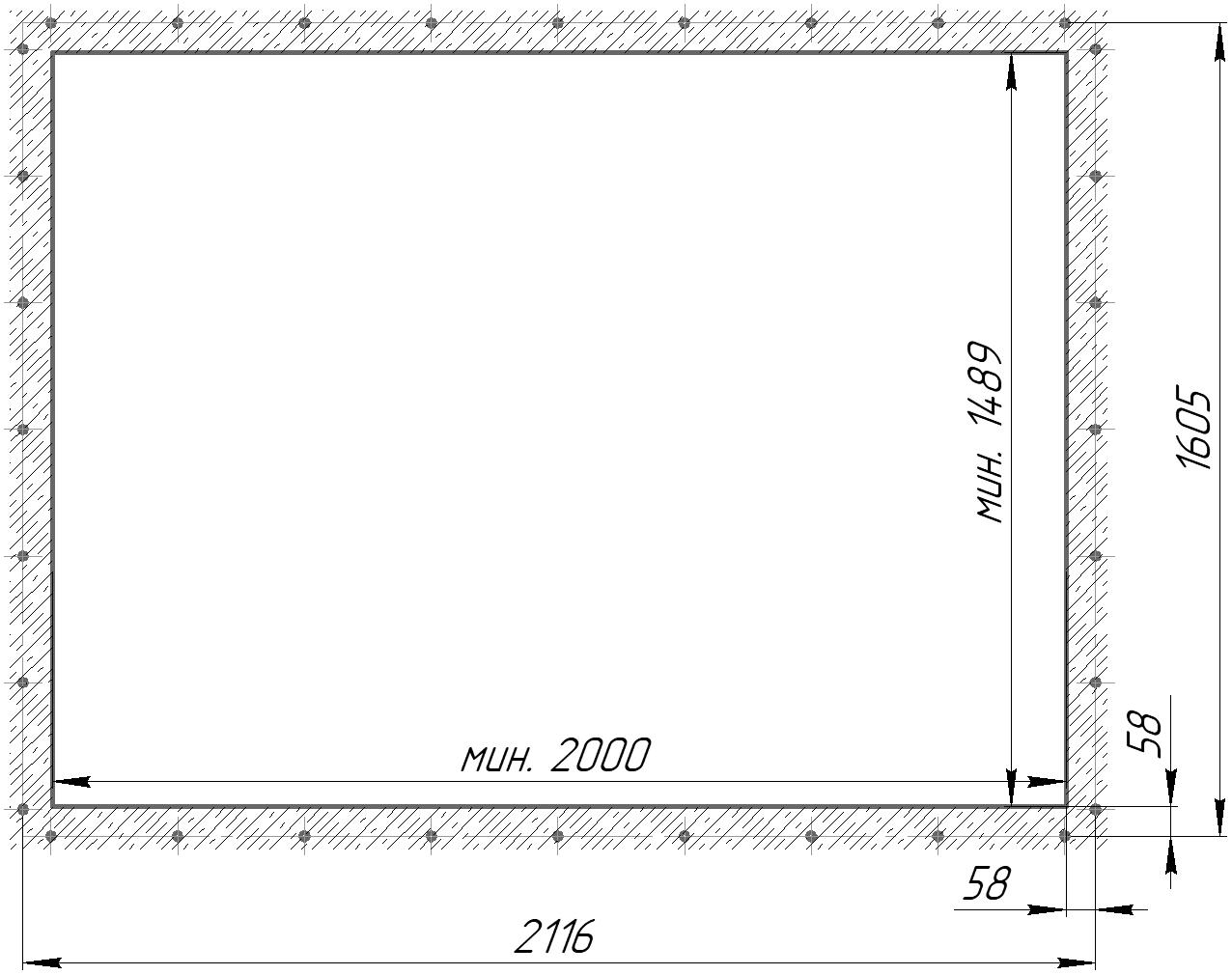

Панель монтируется в положение согласно проекту, в проёмах по пути движения воздуха. При установке неокрашенные части смазать смазкой НГ-203, НГ-204у.
Монтируется на анкера (тип анкера выбирает заказчик). При монтаже следует обращать внимание на расположение входа и выхода потоков воздуха в изделие.
Перед непосредственной установкой фильтров в изделие убедиться в промасленности ячеек фильтров, при необходимости смочить заполнителем.
Принцип работы: в изделие устанавливаются фильтры ячейковые типа ФяР (ФяРб): пыль, грязь и частицы, содержащиеся в воздухе, проходя через фильтры, прилипают к масляной пленке заполнителя фильтров.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2 раз в год.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Дополнительная комплектация:
В качестве дополнительной комплектации к данному изделию можно приобрести фильтры ячейковые типа ФяР (ФяРб) 500х500х50.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Панель для установки фильтров ячейковых типа ФяР (ФяРб) Ус39А (3х4) | шт | 1 |
| 2 | Паспорт (с руководством по эксплуатации) на партию | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Количество фильтров ячейковых типа ФяР (ФяРб) 500х500х50 | 12 |

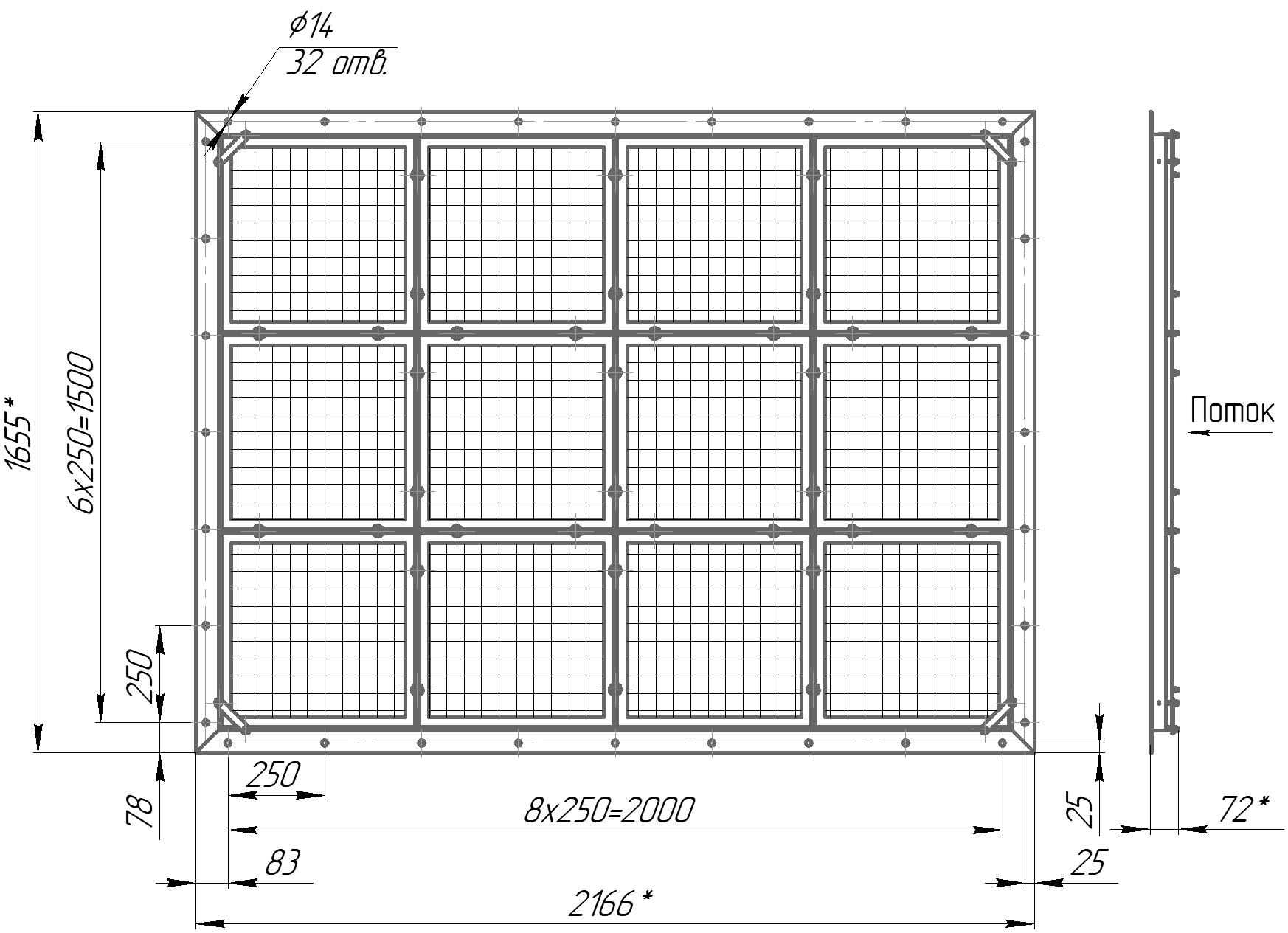

| 2 | Габаритные размеры (для справок), ДхШхВ, мм, ±4 | 2166х72х1655 |
Маркировка
На корпус изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Изделие поставляется на паллете, упакованным в стрейч-плёнку. Допускается другой вид упаковки, обеспечивающий сохранность изделий при транспортировании и хранении.
Условия транспортирования и хранения - по группе 3(Ж3) по ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается. При длительном хранении фильтры необходимо осматривать каждые 3 (три) месяца.
Гарантийные обязательства
Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
Срок хранения и службы устанавливается 5 лет с момента приемки представителем заказчика при условии замены фильтров ФяР (ФяРб) каждые 2 года.
