Панель для установки фильтров ячейковых типа ФяР (ФяРб) Ус39А (4х1) без ФяРб
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Панель предназначена для установки фильтров типа ФяРб, используемых для очистки наружного и циркуляционного воздуха от пыли в системах кондиционирования и приточной вентиляции, а также в различных технологических агрегатах и системах.
Область применения
Область применения: защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал корпуса панели – сталь Ст3 по ГОСТ 380. Окрашена грунт-эмалью ХВ-0278.
К установке в изделие рекомендованы только фильтры ячейковые ФяРб 500х500х50.
Принцип работы: в панель устанавливается фильтр ФяРб; пыль, содержащаяся в воздухе, проходя через фильтр, прилипает к масляной пленке заполнителя фильтра.

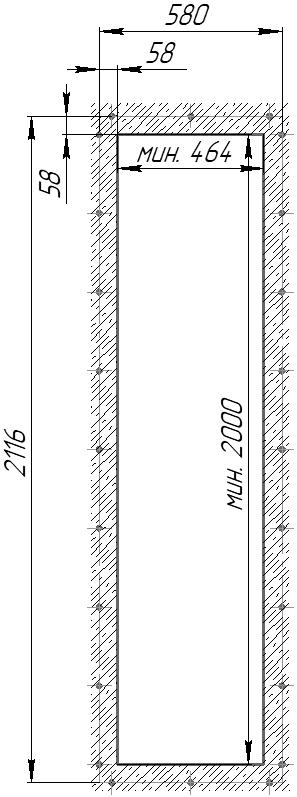

Панель монтируется в положение согласно проекта, в проёмах по пути движения воздуха. При установке их неокрашенные части смазать, смазкой НГ-203, НГ-204у. Монтируется на анкера (тип анкера выбирает заказчик).
Стандартная комплектация
Технические характеристики
Маркировка
На корпус изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Устройство поставляется в упакованном в стрейтч-плёнку виде. Изделия хранят по условиям для группы группа 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Попадание влаги не допускается. При длительном хранении фильтр необходимо осматривать каждые 3 (три) месяца. Лопасти устройств должные быть полностью открыты. В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2 раз в год.
Гарантийные обязательства
Срок гарантии устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем. Срок хранения и службы сдвоенной установки устанавливается 5 лет с момента приемки представителем заказчика. Срок хранения и службы фильтров ФяРб устанавливается 2 года с момента приемки представителем заказчика.
