Установка сдвоенная фильтров ячейковых типа ФяР (ФяРб) (на 6000 м3/ч) в комплекте с ФяРб
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Установка предназначена для фильтров типа ФяРб, используемых для очистки наружного и циркуляционного воздуха от пыли в системах кондиционирования и приточной вентиляции, а также в различных технологических агрегатах и системах.
Область применения
Область применения: защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал корпуса установки – сталь Ст3 по ГОСТ 380. Окрашена грунт-эмалью ХВ-0278.

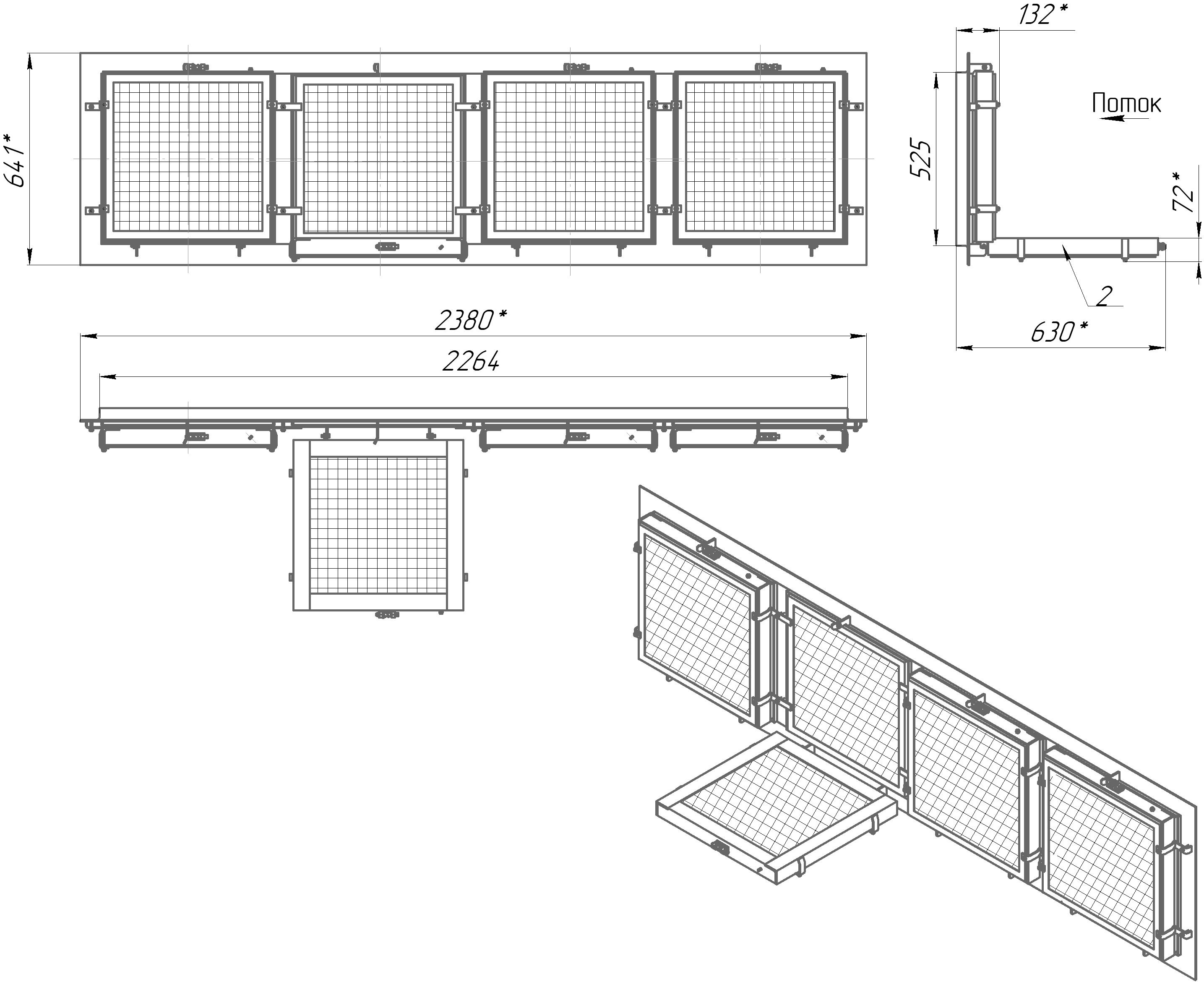

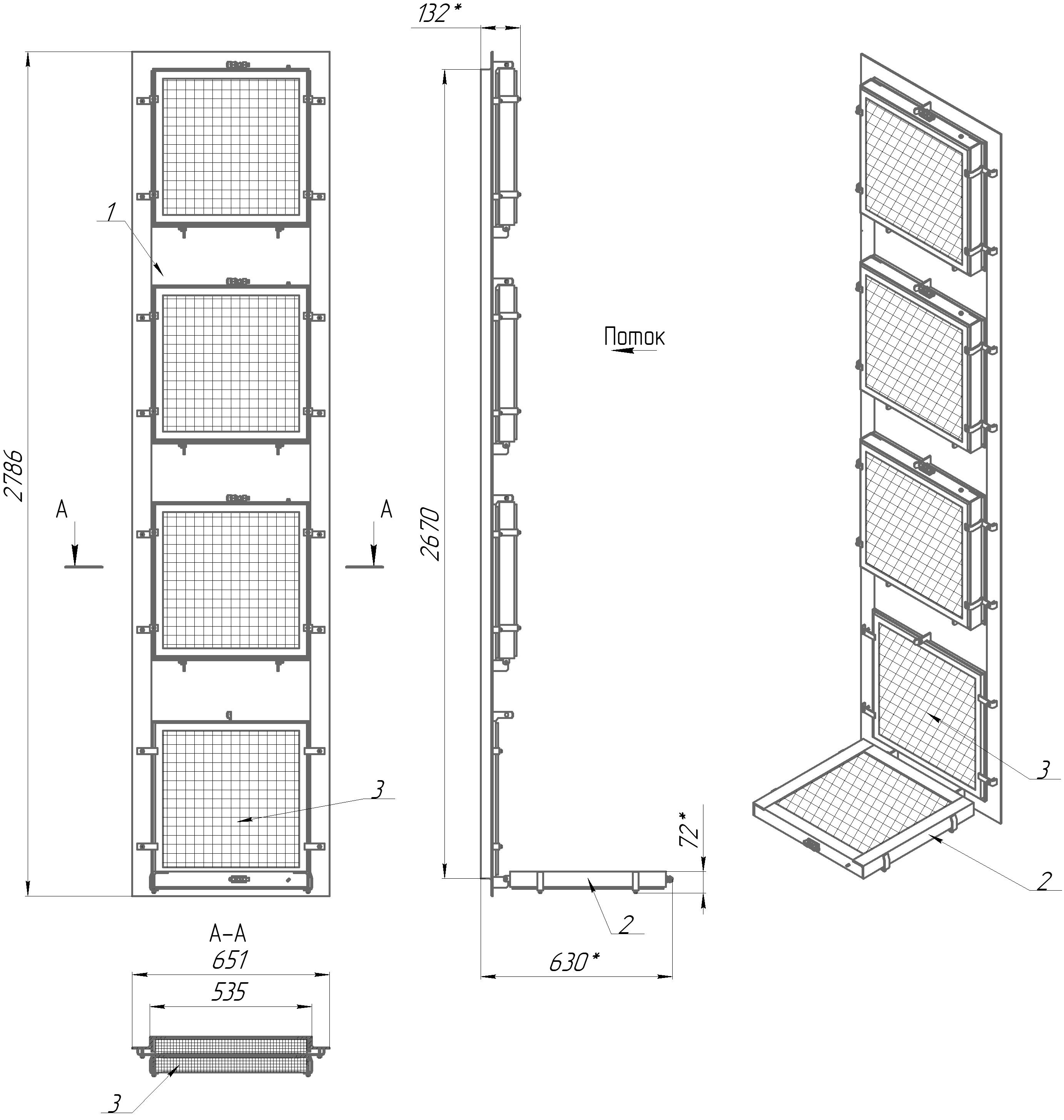

Установка состоит из двух основных частей: стального корпуса с откидной рамой (откидными рамами) и фильтров ФяРб.
Принцип работы установок: в установку устанавливается фильтр ФяРб; пыль, содержащаяся в воздухе, проходя через фильтр, прилипает к масляной пленке заполнителя фильтра.
Установка монтируется в проёмах по пути движения воздуха, откидными рамками навстречу потоку. При установке их неокрашенные части смазать, смазкой НГ-203, НГ-204у. Закладная деталь изготавляется на объекте размещения изделия самостоятельно.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Сдвоенная установка фильтра ячейкового ФяРб (на 6000 м3/ч) | шт | 1 |
| 2 | Фильтр ячейковый унифицированный ФяРб 50 (500х500х50 мм) | шт | 8 |
| 3 | Паспорт (ПС) | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Производительность, не менее, м3/ч | 6000 |
| 2 | Тип фильтров | ФяРб |
| 3 | Класс фильтра по ГОСТ Р ЕН 779-2014 (EN 779:2012) | G3 |
| 4 | Габаритные размеры, ±4 мм, Д (сложена/разложена) х Ш х В: | 132/630х1228х1356 |
Маркировка
На корпус изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Устройство поставляется в упакованном в стрейтч-плёнку виде. Изделия хранят по условиям для группы группа 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Попадание влаги не допускается. При длительном хранении кассету необходимо осматривать каждые 3 (три) месяца. Лопасти устройств должные быть полностью открыты. В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2 раз в год.
Гарантийные обязательства
Срок гарантии устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем. Срок хранения и службы сдвоенной установки устанавливается 5 лет с момента приемки представителем заказчика. Срок хранения и службы фильтров ФяРб устанавливается 2 года с момента приемки представителем заказчика.
