Деталь закладная МК-25
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Закладные конструкции по серии ТДК‑Н‑I‑70 предназначены для организации герметичного ввода и пропуска кабельных линий через железобетонные стены зданий и сооружений. Изделия обеспечивают надёжную защиту кабельных трасс от проникновения влаги, пыли и газов, сохраняя целостность гидроизоляции и противопожарных барьеров строительной конструкции.
Область применения
- Промышленные предприятия — в цехах, на технологических участках, в зонах с повышенными требованиями к защите кабельных трасс от пыли, влаги и агрессивных сред.
- Энергетические объекты (подстанции, распределительные пункты, кабельные тоннели) — где критично сохранение герметичности и противопожарных барьеров при прокладке силовых и контрольных кабелей.
- Объекты инфраструктуры и ЖКХ — в технических помещениях, насосных, вентиляционных камерах, где узлы прохода кабелей должны выдерживать эксплуатационные нагрузки и перепады температур.
- Гражданские здания (в том числе административные, логистические, складские комплексы) — для организованного и герметичного ввода слаботочных и силовых сетей сквозь монолитные конструкции.
- Защитные сооружения ГО - узел ввода обеспечивает герметичность, сохранение огнестойкости и защитных свойств ограждающей конструкции в соответствии с требованиями СП 88.13330.2022 и проектной документацией
Описание изделия

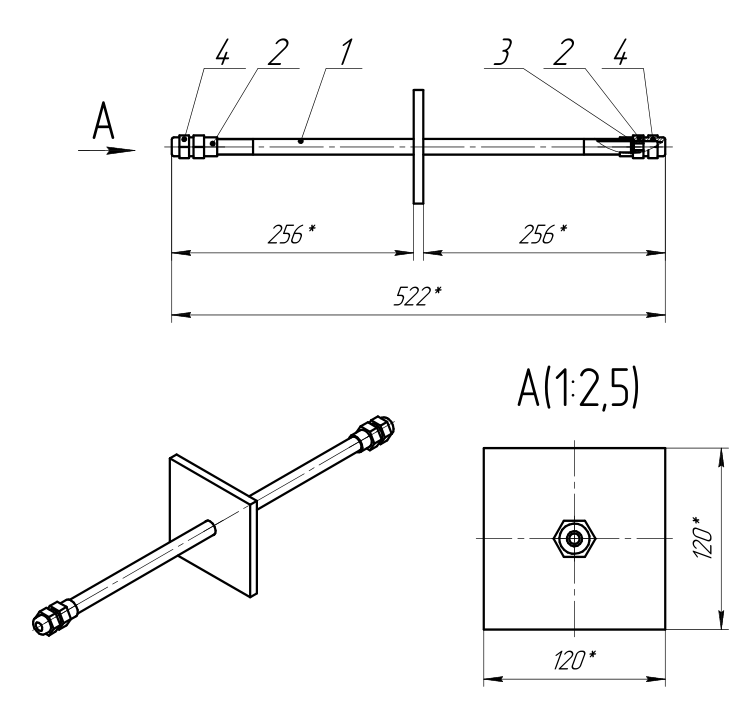

Закладные конструкции по серии ТДК‑Н‑I‑70 — это металлические узлы заводского изготовления, которые устанавливают в арматурный каркас до бетонирования, чтобы потом через железобетонную стену можно было пропустить кабели с гарантированной герметичностью.
Типичная закладная ТДК‑Н‑I‑70 включает:
- Корпус (гильза/стакан) — цилиндрический или прямоугольный стальной элемент, который становится «каналом» в толще стены. Его жёстко крепят к арматуре.
- Фланцы — на торцах корпуса; они не дают конструкции провалиться в опалубку и служат опорной площадкой, к которой потом примыкают уплотнители или герметизирующие модули.
- Уплотняющие элементы (в составе узла либо подбираются отдельно) — резиновые кольца, герметики, уплотнительные модули; именно они обеспечивают герметичность вокруг кабеля.
- Антикоррозионное покрытие — грунт, цинкование или комбинированное покрытие; подбирается под условия эксплуатации (особенно важно для заглублённых и влажных помещений, ЗС ГО и т. п.).
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Закладная деталь | шт | 1 |
| 2 | Руководство/ паспорт на партию | шт | 1 |
Маркировка
На корпус детали прикреплена наклейка с маркировкой
Транспортировка, хранение и упаковка
Изделие транспортируют в индивидуальной упаковке в составе общей упаковки – стрейч-пленка.
Транспортирование по условиям для группы 2(С) по ГОСТ 15150.
Изделия хранят по условиям для группы группа 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке.
Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.
Гарантийные обязательства
Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
Срок хранения и службы устанавливается 5 лет с момента приемки представителем заказчика.
