Назначение
Фильтр ячейковый унифицированный ФяРб предназначен для очистки наружного и циркуляционного воздуха от пыли в:
- системах кондиционирования воздуха;
- системах приточной вентиляции;
- различных технологических агрегатах и системах.
Фильтр используется во всех режимах вентиляции и обеспечивает эффективную предварительную очистку воздуха.
Фильтр ячейковый типа ФяР — это универсальное решение для предварительной очистки воздуха от пыли в самых разных системах и на различных объектах.
Область применения
- Защитные сооружения ГО. В убежищах и ПВР фильтр очищает воздух перед подачей в помещение, защищая людей от пыли и загрязнений.
- Промышленные предприятия. На пыльных производствах предотвращает засорение вентиляционного оборудования, продлевая срок его службы.
- Общественные здания. В ТЦ и офисах поддерживает чистоту воздуха для комфорта посетителей и сотрудников.
- Медучреждения. В больницах и лабораториях обеспечивает чистоту воздуха для здоровья пациентов и точности исследований.
- Культурные объекты. В музеях и архивах защищает экспонаты и документы от пыли, продлевая их срок хранения.
- Объекты энергетики. На ТЭЦ, АЭС и в метрополитене очищает воздух в системах вентиляции критически важных объектов.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Температура фильтруемого воздуха: (ºС) от минус 20 до плюс 50 (при использовании висцинового масла или аналога), от минус 50 до плюс 50 (при использовании ПМС-5 по ГОСТ 13032).
Окружающий и фильтруемый воздух не должны содержать агрессивных газов и паров. Рекомендуемая концентрация пыли в воздухе на входе – не более 1 мг/м3.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал корпуса – оцинкованная сталь.
Фильтр состоит из стального корпуса (рамки) и наполнения фильтра (комплекта фильтрующих элементов) - последовательно расположенных по ходу движения воздуха листов из фильтрующих стальных сеток, со следующим набором: № 2,5 – 3 шт., № 1,2 – 4 шт., № 0,63 – 5 шт. Сетки предварительно промаслены.
Принцип работы: пыль, грязь и частицы, содержащиеся в воздухе, проходя через фильтр, прилипают к масляной пленке заполнителя фильтра.
Самостоятельный монтаж фильтров не предусмотрен конструкцией, а только в составе предназначенного для него устройства. Фильтры могут монтироваться в панелях типа Ус39А, коробках или сдвоенных установках, а также в другом оборудовании.
Устанавливается и фиксируется согласно инструкции предназначенного для него изделия. При монтаже следует обращать внимание на расположение входа и выхода потоков воздуха в изделие, следуя указаниям на корпусе фильтра. Перед непосредственной установкой фильтров в изделие, ячейки фильтров смочить заполнителем.
При достижении на фильтре величины перепада давления, указанной в проекте или технической документации на фильтр, производится его регенерация. На период обработки загрязненный фильтр заменяют на резервный.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2 раз в год.
Примечание:
Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Фильтр ячейковый типа ФяР (ФяРб) (500х500х50/500х500х32) | шт | 1 |
| 2 | Паспорт (руководство по эксплуатации) на партию | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Тип фильтра | ФяР (ФяРБ) |
| 2 | Тип фильтрующего материала | Стальные сетки |
| 3 | Средняя пылезадерживающая способность, % | 80-90 |
| 4 | Конечный перепад давления, Па | 160 |
| 5 | Класс изделия по ГОСТ Р ЕН 779-2014 (EN 779:2012) | G3 (0,417 м3/с) |
| 6 | Регенерируемость фильтрующего материала | Регенерируется |

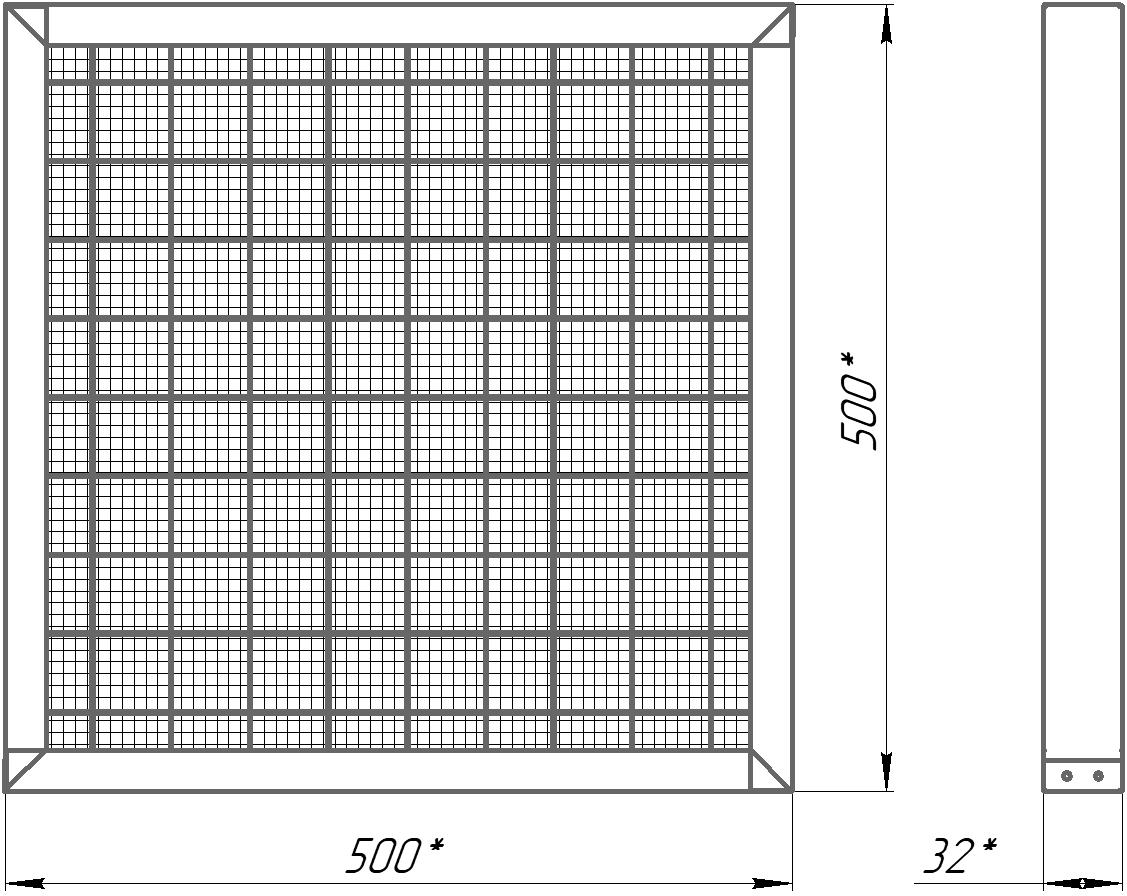

| 7 | Габаритные размеры (для справок), ГхШхВ, мм | 50х500х500 / 32х500х500 |
| 8 | Масса, кг, не более 500х500х50 / 500х500х32 | 3,6 / 3,4 |
Маркировка
На корпусе фильтра размещена наклейка с маркировкой.
Также для правильного монтажа имеется обозначение направления воздушного потока.
Транспортировка, хранение и упаковка
Изделие транспортируют в индивидуальной упаковке в составе общей упаковки – стрейч-пленка. Допускается транспортировка в составе и в упаковке изделия, в котором применяется фильтр.
Транспортирование по условиям для группы 2(С) по ГОСТ 15150.
Изделия хранят по условиям для группы группа 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается. При длительном хранении фильтр необходимо осматривать каждые 3 (три) месяца.
Гарантийные обязательства
Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
Срок хранения и службы устанавливается 2 года с момента приемки представителем заказчика.
