Кассета для противопыльного фильтра ППФ-49
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Кассета предназначена для работы в составе противопыльного масляного фильтра ППФ‑49 в комплекте ФВА‑49 и их аналогов. Является основным фильтрующим элементом, обеспечивающим очистку наружного воздуха от пыли, грязи и твёрдых частиц в системах приточной вентиляции.
Область применения
- в убежищах ГО (убежищах, ПРУ, ПВР) — для защиты людей и оборудования;
- на промышленных предприятиях — для очистки воздуха в пыльных цехах;
- в лабораториях и медицинских центрах — для поддержания чистоты среды;
- на складах и в архивах — для защиты товаров и документов от пыли.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Температура фильтруемого воздуха: (ºС) от минус 20 до плюс 50 (при использовании висцинового масла или аналога), от минус 50 до плюс 50 (при использовании ПМС-5 по ГОСТ 13032).
Окружающий и фильтруемый воздух не должны содержать агрессивных газов и паров. Рекомендуемая концентрация пыли в воздухе на входе – не более 1 мг/куб.м..
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал корпуса – оцинкованная сталь.
Кассета для противопыльного фильтра ППФ-49 состоит из стального корпуса (рамки) и наполнения кассеты (комплекта фильтрующих элементов) - последовательно расположенных по ходу движения воздуха листов из фильтрующих стальных сеток, со следующим набором: № 2,5, № 1,2, № 0,63.
Принцип работы: ячейка кассеты закрепляется в предназначенном для её установки устройства. Фиксируется на направляющих с помощью поджатия крышки. Пыль, грязь и частицы, содержащиеся в воздухе, проходя через кассету, прилипают к масляной пленке заполнителя кассеты.
Кассеты монтируются только в фильтр ППФ-49. Самостоятельный монтаж кассеты не предусмотрен конструкцией. При монтаже следует обращать внимание на расположение входа и выхода потоков воздуха в изделие.
Перед непосредственной установкой кассеты в изделие, ячейки кассеты смочить заполнителем.
При достижении на кассете величины перепада давления, указанной в проекте или технической документации на кассету, производится ее регенерация.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2 раз в год.
Примечание:
Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Кассета для противопыльного фильтра ППФ-49 | шт | 1 |
| 2 | Паспорт (с руководством по эксплуатации) на партию | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Средняя пылезадерживающая способность, % | 80-90 |
| 2 | Класс изделия по ГОСТ Р ЕН 779-2014 (EN 779:2012) | G3 (0,167 м3/с) |

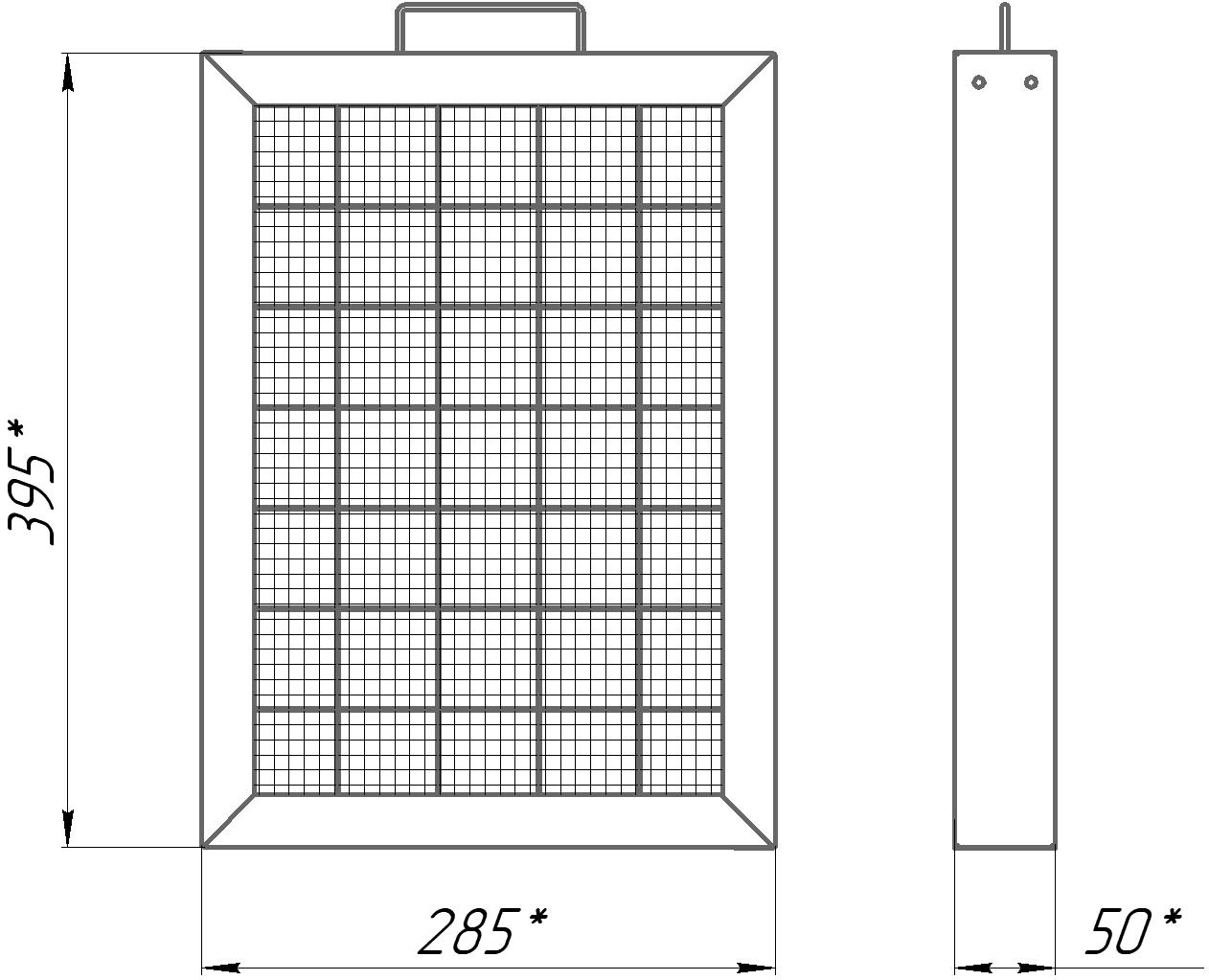

| 3 | Габаритные размеры (для справок), ГхШхВ, мм | 50х285х395 |
| 4 | Масса, кг, не более | 1,7 |
Маркировка
На корпус кассеты прикреплена наклейка с маркировкой.
Также на корпусе для правильного монтажа имеется обозначение направления воздушного потока.
Транспортировка, хранение и упаковка
Изделие транспортируют в индивидуальной упаковке в составе общей упаковки – стрейч-пленка. Допускается транспортировка в составе и в упаковке изделия, в котором применяется кассета.
Транспортирование по условиям для группы 2(С) по ГОСТ 15150.
Изделия хранят по условиям для группы группа 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается. При длительном хранении кассету необходимо осматривать каждые 3 (три) месяца.
Гарантийные обязательства
Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
Срок хранения и службы устанавливается 2 года с момента приемки представителем заказчика.
