Клапан расходомер отсекатель КРО-3

Клапан-расходомер отсекатель предназначен для контроля за количеством воздуха, подаваемого вентилятором ЭРВ-72-3 в помещение и перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.

Клапан‑расходомер отсекатель КРО‑3 разработан для эксплуатации в сложных условиях:
- убежища ГО (все типы);
- ПВР и эвакуационные пункты;
- военные городки и полевые лагеря;
- медицинские блоки и лаборатории;
- объекты с жёсткими требованиями к микроклимату и герметичности.
Гарантирует контроль расхода воздуха и защиту от обратного потока при работе с вентилятором ЭРВ‑72-3.

Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – У2 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 95% (при исключении попадания капельножидкой
влаги).

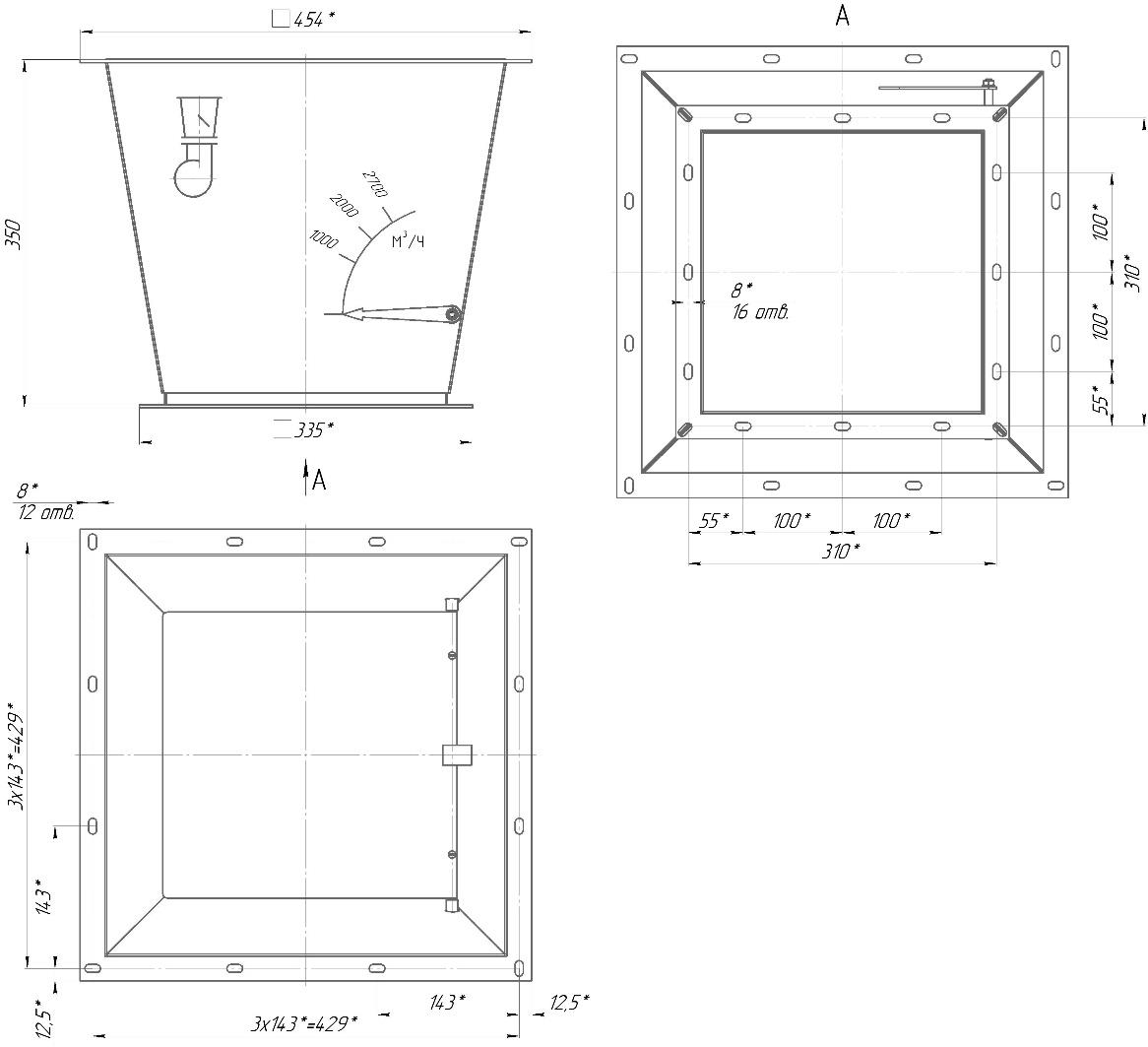

КРО-3 состоит из двух частей: корпуса сборно-сварной конструкции из листовой стали и заслонки, установленной на горизонтальной оси. На входе корпуса имеется фланец с размерами 335х335 мм. Выход клапана снабжен фланцем с размерами 454х454 мм.
Принцип работы: заслонка клапана под напором воздуха, подаваемого вентилятором, поворачивается вместе с осью. На оси заслонки жестко закреплена стрелка, указывающая ориентировочный расход воздуха по шкале, нанесенной на наружной поверхности клапана. При прекращении работы вентилятора заслонка принимает горизонтальное положение, перекрывая отверстие выходного патрубка вентилятора, и отсекает вентилятор от вентиляционной сети.
Материал изделия: углеродистая сталь.
Наружное покрытие – грунт-эмаль ХВ-0278 3 в 1 серого цвета.
Клапан монтируют на выходном патрубке вентилятора ЭРВ-72-3 (или на фланце соответствующей ему гибкой вставке) фланцем с размерами 335х335 мм, и фиксируют метизами через прокладку (метизы и прокладка в комплект не входят). При установке клапана необходимо - сориентировать его шкалой прибора в направлении ручки электроручного вентилятора. К выходному отверстию клапана, к фланцу с размерами 454х454 мм, подводят воздуховод с ответным фланцем (ответный фланец для воздуховода в комплект не входит).
Далее прикрепляют клапан к фланцу метизами через прокладку (метизы и прокладка в комплект не входят). Болтовые соединения затягивают.

Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.

На корпусе изделия прикреплена табличка (шильд) с маркировкой.

Изделие транспортируют в собранном виде в жесткой упаковке из пиломатериалов, упакованным в стрейч-пленку или в упаковке с электроручным вентилятором.
Транспортирование и хранение по условиям для группы 2(С) по ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.

Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 лет с момента выпуска изделия.
