Монтажные (фасонные) детали к ФП-300/ФП-300УБ (1х2/600м3/ч)

Комплекты монтажных деталей используются для установки двух фильтров‑поглотителей ФП‑300, ФП‑300УБ и аналогов (300 куб.м./ч каждый) в параллельную колонку фильтровентиляционных систем с суммарной производительностью 600 куб.м./ч.

- Защитные сооружения ГО. В убежищах комплект позволяет очищать большие объёмы воздуха от отравляющих веществ, радиоактивной пыли и бактериальных аэрозолей, обеспечивая безопасность людей.
- Пункты временного размещения. При ЧС система с двумя фильтрами гарантирует чистый воздух для сотен эвакуированных даже при высокой нагрузке.
- Военные и полевые объекты. На базах и в лагерях монтажные детали выдерживают вибрации, удары и экстремальные температуры.
- Специальные сооружения. В лабораториях и медицинских блоках комплект обеспечивает стабильность параметров воздуха для чувствительных процессов.
- Промышленные объекты. На производствах с вредными выбросами система с двумя фильтрами эффективно очищает воздух, соблюдая нормы охраны труда.
Выбирая заводские монтажные детали, вы получаете готовое решение для создания высокопроизводительной и надёжной фильтровентиляционной системы.

Монтажные детали представляют собой металлические воздуховоды различной конфигурации, диаметром Ду200 мм. Наружное покрытие деталей – грунт-эмаль ГФ-1426 по ГОСТ 6745.
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – УХЛ3 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Основными элементами монтажных деталей являются фасонные детали воздуховодов - патрубок, тройник, стакан, фиксируемые между собой и к воздуховодам объекта с помощью муфт и хомутов. К фильтрам-поглотителям присоединяются с помощью несъёмных фланцев поворотных затяжных.
Материал деталей: патрубок, тройник, стакан - сталь Ст3; хомуты - нержавеющая сталь; муфта - резина.
Монтаж комплекта осуществлять в собранную и подготовленную колонну фильтров.
Запрещается отвинчивать болты на фланцевых соединениях фильтров!
- после установки фильтров и затягивании их друг с другом необходимо проверить, чтобы боковой фланец верхней секции располагался точно над боковым фланцем нижней секции каждого фильтра; патрубок воздуховода идущий к колонне фильтров был на одной оси с колонной фильтров.

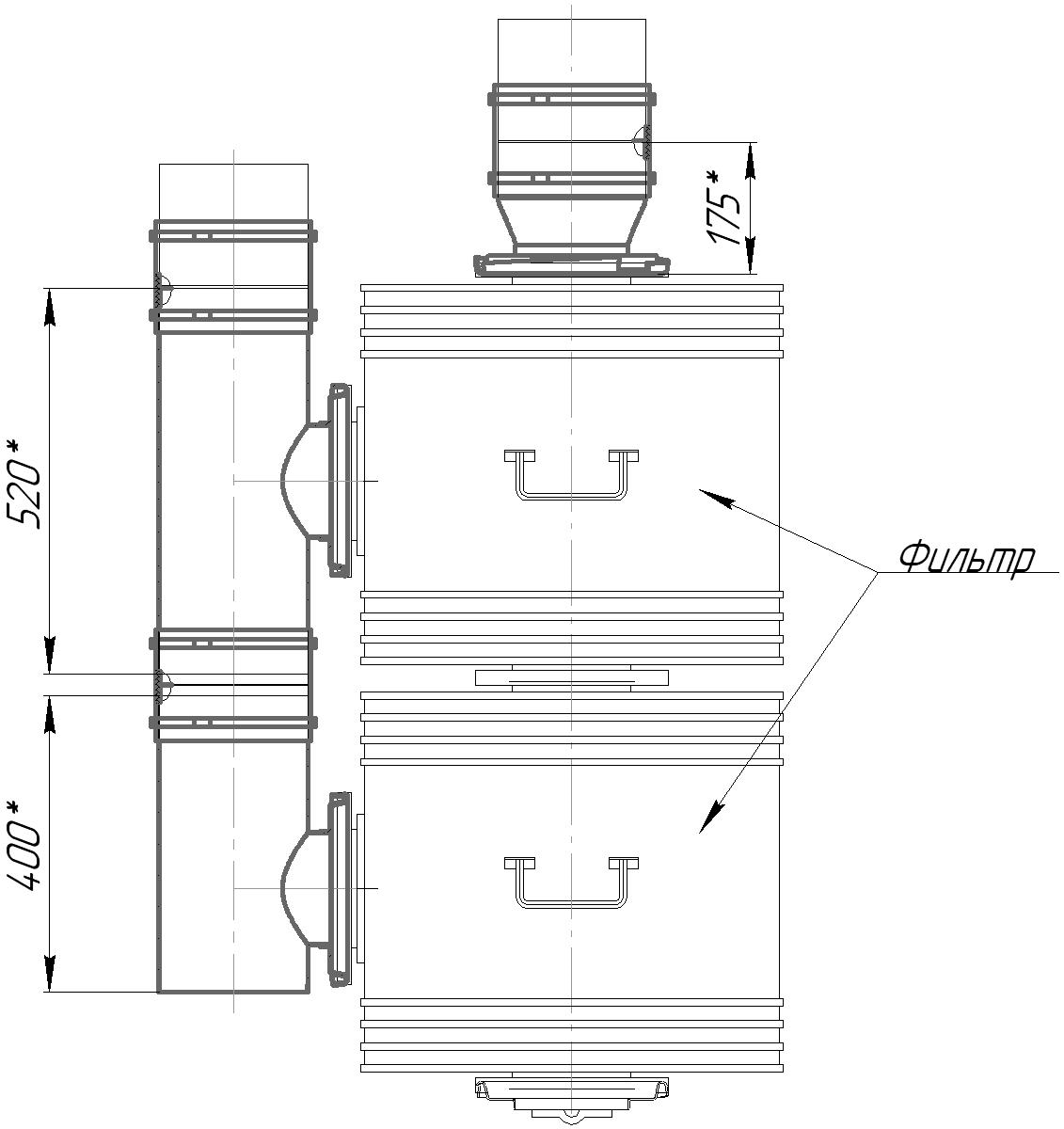

- присоединить ключом для ниппельного кольца к фильтрам-поглотителям стакан (3) (сориентировав его согласно рис.1), предварительно надев на него муфту (4). Затянуть муфту хомутами (5) к стакану и к патрубку воздуховода идущему к колонне фильтров;
- присоединить ключом для ниппельного кольца к фильтрам-поглотителям - патрубок угловой с ниппелем (1) (сориентировав его согласно рис.1), присоединить соединительную муфту (4);
- установить соединительную муфту (4) на патрубке воздуховода;
- присоединить ключом для ниппельного кольца к фильтрам-поглотителям тройник с ниппелем (2) (сориентировав его согласно рис.1), стянуть с воздуховода соединительную муфту (4);
- равномерно расположить все муфты в местах соединений (согласно рис.1), затянуть все муфты на монтажных деталях и соединяемых патрубках воздуховодов хомутами, с помощью специального торцевого ключа №7.

Комплектуется согласно упаковочному листу. Маркируется только ящик.

Изделия упаковываются групповым способом. Каждый комплект монтажных деталей транспортируется в разобранном виде, в ящике из оргалита по ГОСТ 5959, или иной упаковке, обеспечивающей сохранность изделий (на усмотрение завода-изготовителя); ящик имеет индивидуальный номер.

Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки.
Гарантийный срок хранения на складах в упаковке предприятия-изготовителя – 10 лет.
Срок службы изделия устанавливается 10 лет с момента приемки представителем заказчика.
