Монтажные (фасонные) детали к РП-100/РП-100МТ1/РП-100П (1х3)
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Монтажные (фасонные) детали к РП-100/РП-100МТ1/РП-100П (1х1) предназначены для монтажа регенеративных патронов РП-100/РП-100МТ1/РП-100П и их аналогов производительностью 300 м3/ч в колонки фильтровентиляционных систем.
Область применения
Защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации - группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Монтажные (фасонные) детали представляют собой металлические воздуховоды различной конфигурации диаметром Ду100 мм.
Основными элементами являются патрубок и стакан с ниппелем, фиксируемые между собой и к воздуховодам объекта с помощью муфт и хомутов. К регенеративным патронам присоединяются с помощью несъёмных фланцев поворотных затяжных.
Материал деталей: патрубок, стакан - сталь углеродистая; хомуты - нержавеющая сталь; муфты - резина.
Наружное покрытие деталей – полимерное (или аналог), цвет - защитный.
Произвести подключение регенеративного патрона к воздуховодам согласно паспорту на патрон.

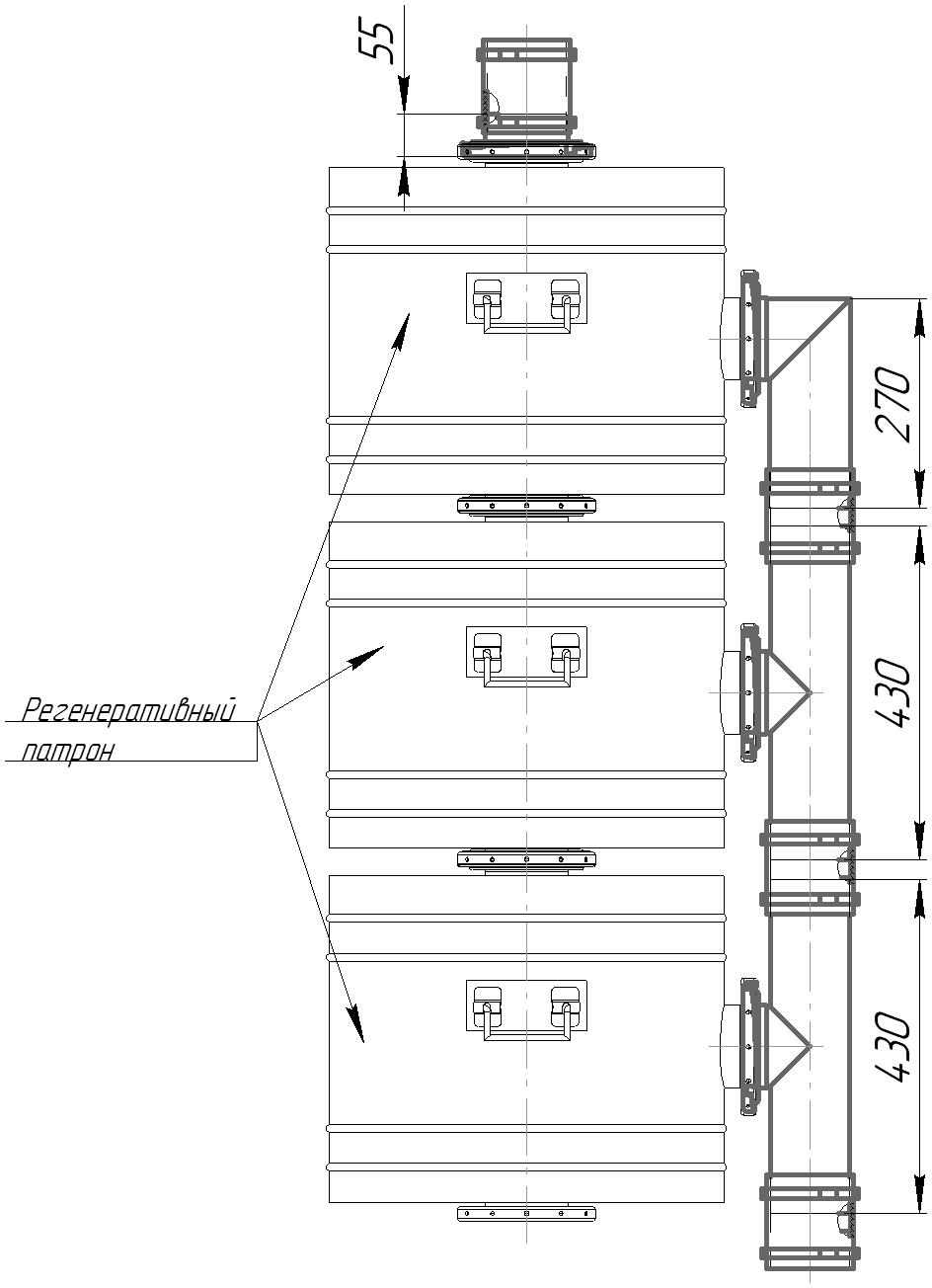

К боковому и осевому фланцам патрона присоединить угловой патрубок и стакан, с помощью хомутов и муфты подключить к воздуховодам.
Герметичность соединений обеспечивается усилием затяжки хомутов стяжных на муфтах соединительных.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Маркировка
На общую упаковку с изделиями наносится маркировка с указанием основной информации.
Транспортировка, хранение и упаковка
Изделия упаковываются в разобранном виде групповым способом, транспортируются в деревянном ящике с габаритами 710х420х310 (ДхШхВ). Допускается другой вид упаковки, обеспечивающий сохранность изделий при транспортировании и хранении.
Условия транспортирования по группе 2(С) по ГОСТ 15150. Изделия хранят по условиям для группы 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке.
Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 лет с момента выпуска изделия, при условии замены резинотехнических изделий каждые 2 года.
Срок хранения и службы изделия устанавливается 10 лет с момента приемки представителем заказчика, при условии замены резинотехнических изделий каждые 2 года.
