Назначение
Обеспечивает предварительную очистку наружного воздуха от пыли, грязи и твёрдых частиц для систем приточной вентиляции. Оснащён ручным переключателем между двумя режимами работы — для гибкости управления системой. Принцип действия: загрязнённый воздух проходит через фильтр‑кассету с масляной плёнкой. Пыль, грязь и твёрдые частицы прилипают к масляному слою, очищенный воздух поступает в систему вентиляции.
Область применения
Применяется в основном в составе фильтровентиляционного агрегата ФВА‑49 различных модификаций.
Основные сферы применения:
- Защитные сооружения гражданской обороны (ЗС ГО);
- Военные и стратегические объекты;
- Промышленные объекты;
- Объекты с повышенными требованиями к чистоте воздуха;
- Культурные и научные объекты.
Соответствует требованиям:
СП 88.13330.2014 «Защитные сооружения гражданской обороны»;
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Температура фильтруемого воздуха: (ºС) от минус 20 до плюс 50 (при использовании висцинового масла или аналога), от минус 50 до плюс 50 (при использовании ПМС-5 по ГОСТ 13032).
Окружающий и фильтруемый воздух не должны содержать агрессивных газов и паров. Рекомендуемая концентрация пыли в воздухе на входе – не более 1 мг/м3.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал корпуса – углеродистая сталь. Наружное покрытие - грунт-эмаль, цвет - защитный.

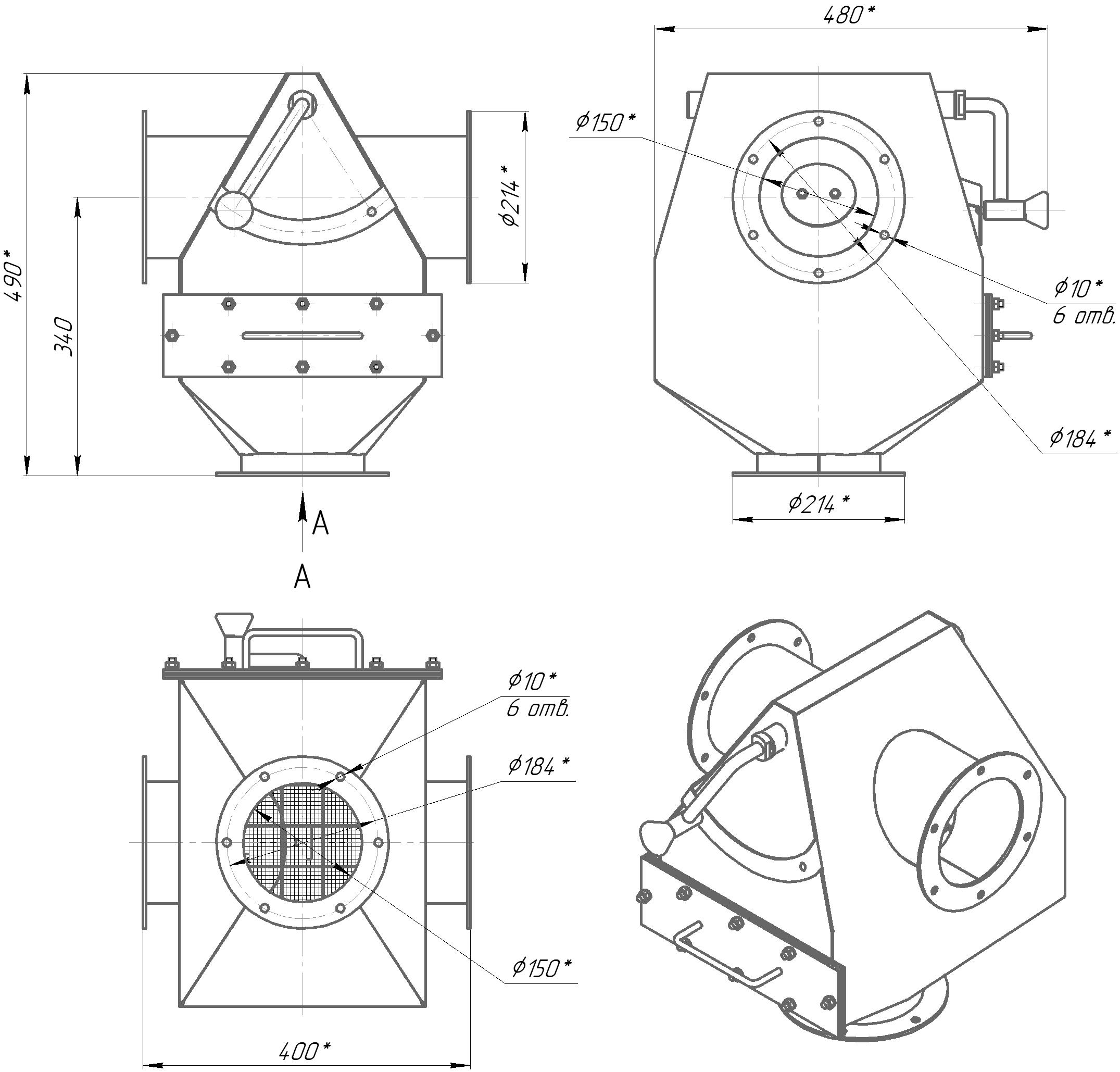

Фильтр состоит из двух основных частей: стального корпуса с перекидным клапаном и ячейки фильтра (кассеты). Корпус фильтра в верхней части имеет два патрубка наружным диаметром 150 мм с фланцами для присоединения к воздухозаборным каналам, а в нижней части один патрубок такого же диаметра для присоединения к сдвоенному герметическому клапану ГК-2-100.
Монтируется в аварийном выходе или и другом месте по пути движения воздуха за линией герметизации. При монтаже ППФ-49 гайки крепления крышки люка довернуть до отказа, не допуская срыва резьбы.
При монтаже следует обращать внимание на расположение входа и выхода потоков воздуха в изделие.
Принцип работы: в изделие устанавливаются кассета для ППФ-49: пыль, грязь и частицы, содержащиеся в воздухе, проходя через кассету, прилипают к масляной пленке заполнителя кассеты.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2 раз в год.
Примечание:
Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Противопыльный масляный фильтр ППФ-49 в сборе (с кассетой) | шт | 1 |
| 2 | Паспорт (с руководством по эксплуатации) | шт | 1 |
| 3 | Паспорт на кассету для противопыльного фильтра ППФ-49 | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Габаритные размеры (для справок), ДхШхВ, мм, ±2 | 480х400х490 |
| 2 | Диаметр патрубков, Dнар, мм | 150 |
| 3 | Масса, кг (без кассеты/с кассетой), не более | 17/19 |
Маркировка
На корпус изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Изделие поставляется на паллете, упакованным в стрейч-плёнку. Допускается другой вид упаковки, обеспечивающий сохранность изделий при транспортировании и хранении.
Условия транспортирования и хранения - по группе 3(Ж3) по ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается. При длительном хранении кассету фильтра необходимо осматривать каждые 3 (три) месяца.
Гарантийные обязательства
Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода изделий в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
Срок хранения и службы устанавливается 5 лет с момента приемки представителем заказчика при условии замены кассеты каждые 2 года и резинотехнических изделий каждые 2 года.
