Расходомер Р-49

Устройство предназначено для непрерывного контроля количества (объёмного расхода) воздуха, подаваемого вентилятором ЭРВ‑49 в помещение.

Ключевые функции:
- измерение расхода воздуха в кубических метрах в час (м³/ч);
- визуальная индикация текущего расхода через смотровое окно со шкалой;
- обеспечение оперативного контроля за работой вентиляционной системы;
- помощь в поддержании требуемых параметров микроклимата.
Подходит для использования в составе фильтровентиляционных агрегатов.

Устройство используется в системах вентиляции:
- убежищ ГО (убежища, ПРУ, ЗПУ, КПУ);
- ПВР и эвакуационных пунктов;
- военных городков и полевых лагерей;
- медицинских блоков и лабораторий;
- серверных помещений и ЦОД;
- музеев, архивов, фармацевтических производств;
- промышленных цехов с принудительной вентиляцией.
Обеспечивает точный контроль расхода воздуха при работе с вентилятором ЭРВ‑49.

Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – У2 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 95% (при исключении попадания капельножидкой влаги).

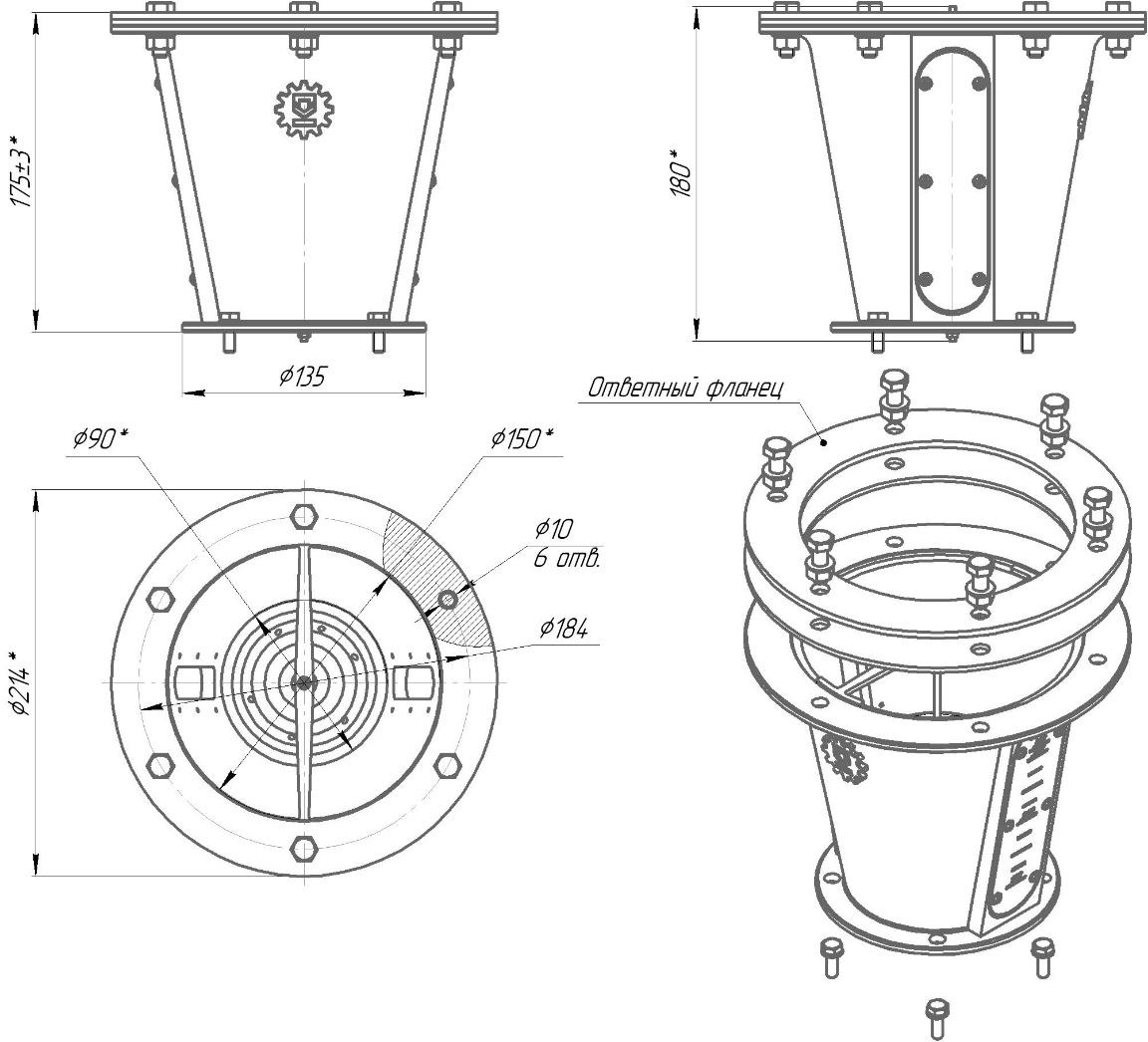

Р-49 состоит из следующих основных частей: конического корпуса с входным отверстием диаметром 90 мм и выходным отверстием диаметром 150 мм, диска из пластмассы (поплавка); смотровых окон; латунной оси; опорных планок.
В корпусе расходомера Р-49 имеются два смотровых окна, закрытых прозрачными пластмассовыми пластинами. На одной пластине нанесена шкала расхода воздуха с размерностью в кубических метрах в час. Цена каждого деления 25 м3/ч. При прохождении потока воздуха через расходомер диск начинает перемещаться по оси. Другое окно служит для лучшей видимости диска. По положению диска относительно делений определяется количество
воздуха, подаваемого в помещение.
Материал изделия: алюминий.
Наружное покрытие – грунт-эмаль защитного цвета.
Клапан монтируют на выходном патрубке вентилятора ЭРВ-49 входным отверстием (диаметром 90 мм), прикручивая его метизами через прокладку (из состава монтажного комплекта). При установке клапана необходимо - сориентировать его шкалой прибора в направлении ручки электроручного вентилятора. К выходному отверстию клапана с внутренним диаметром 150 подводят воздуховод, при необходимости устанавливают на нём ответный фланец (из состава монтажного комплекта). Тип крепления фланца к воздуховоду выбирается согласно проекту и инструкции объекта размещения. Далее прикрепляют клапан к фланцу метизами через прокладку (из состава монтажного комплекта). Болтовые соединения затягиваются.

Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.

На корпусе изделия прикреплена табличка (шильд) с маркировкой.

Изделие транспортируют в собранном виде в жесткой упаковке из пиломатериалов, упакованным в стрейч-пленку или в упаковке с электроручным вентилятором.
Транспортирование и хранение по условиям для группы 2(С) по ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.

Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 лет с момента выпуска изделия.
