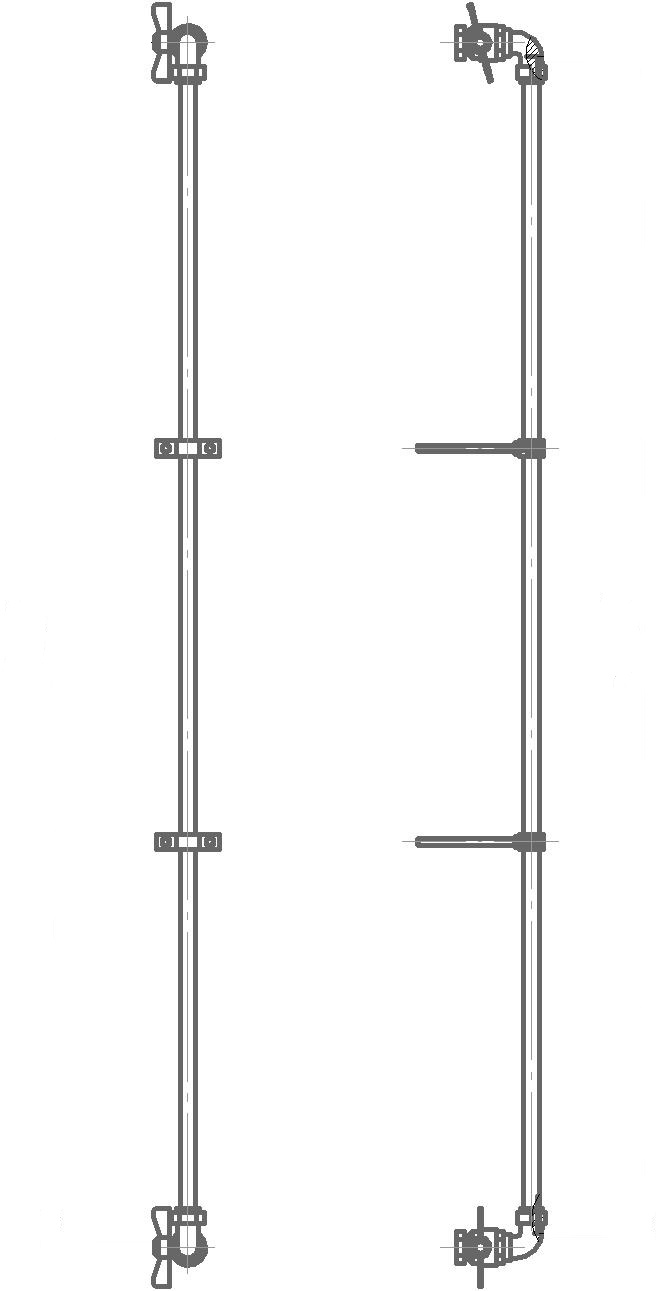

Указатель уровня жидкости (УУЖ) для БВ-2
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Указатель предназначен для определения уровня и объема жидкости в ёмкости.
Область применения
Непрерывное измерение уровня жидких сред в различных резервуарах.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – УХЛ4 по ГОСТ 15150:
- температура воздуха, (ºС) от плюс 5 до плюс 40;
- относительная влажность воздуха до 93%.
Принцип работы УУЖ основан на законе сообщающихся сосудов: уровень столба жидкости в смотровой трубке соответствует уровню жидкости в ёмкости. Уровень рабочей среды определяют визуально по границе разделения жидкой и газообразной фаз.
Соединение с ёмкостью: кран шаровой с полусгоном 3/4”.
Расположение: на лицевой стороне (рекомендуется вертикально) ёмкости в месте, в котором исключен или сведен к минимуму риск повреждения или разрушения смотровой трубки от механических воздействий и свободном от помех, которые могут помешать обзору прибора.
Закрепление на ёмкости: данный прибор подходит к ёмкостям, у которых присутствуют патрубки с трубной резьбой соответствующего размера.
Материал изделия:
- трубка – органическое стекло, обладающее высокой ударопрочностью, уникальной стойкостью к старению, глянцевой поверхностью и высокой светопропускающей способностью;
- угольники, кран – латунь.
При групповой установке баков рекомендуется устанавливать один УУЖ на всю группу. Указатель должен устанавливаться без перекосов и заеданий.
Водоразборный кран (дополнительная комплектация) служит для наполнения переносных бачков и фляг.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Дополнительная комплектация:
К данному изделию в качестве дополнительной комплектации возможно приобрести кран водоразборный в сборе с муфтой.
Стандартная комплектация
Технические характеристики
Маркировка
На упаковке каждого изделия имеется маркировочная наклейка с информацией.
Транспортировка, хранение и упаковка
Изделие транспортируют в разобранном виде, в картонно-бумажной тубе или иной таре, исключающей повреждения упаковки при температуре окружающей среды от +5 до +40℃ и относительной влажности воздуха не более 70%, избегая появления конденсата на поверхностях изделия.
Изделия хранят по условиям 1(Л) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке, в условиях, исключающих воздействие прямых солнечных лучей, атмосферных осадков и агрессивных сред, на расстоянии не менее 1 м от нагревательных приборов, при температуре не выше +40°С и не ниже +5°С, и относительной влажности воздуха не более 70%.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 2 года с момента выпуска изделия.
