Установка электроручная вентиляторная ЭРВ-72-2
Артикул СКЗ164

Установка электроручная вентиляторная ЭРВ-72-2

Артикул СКЗ164
Номер реестровой записи в ГИСП Отсутствует
Маркировка "Честный знак" Не подлежит маркировке Страна происхождения РОССИЯ ТН ВЭД 8414594000 Код ОКПД2 28.25.20.112 Разрешительный документ Декларация соответствия ЕАЭС N RU Д-RU.РА02.В.34375/25 от 27.02.2025 Документ ТУ ТУ 28.25.20-008-54164614-2021
Добавить в корзину

Самовывоз, курьером, транспортными компаниями

Безналичный расчет

Назначение

Установка электроручная вентиляторная ЭРВ-72-2 предназначена для подачи воздуха в помещения сооружений гражданской обороны в режиме чистой вентиляции.
Установки применяются в системах вытяжной и приточной вентиляции и могут работать как от электрической сети, так и от ручного привода.

Область применения

Защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.

Описание изделия

Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – У2 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 95% (при исключении попадания капельножидкой влаги).
Материал изделия:
- корпус – оцинкованная сталь;
- рабочее колесо, редуктор, рукоятка - углеродистая сталь.
Наружное покрытие рабочего колеса – полимерное, редуктора и рукоятки - грунт-эмаль ХВ-0278 3 в 1.
В стандартном исполнении, по умолчанию, производятся вентиляторы в правом исполнении (ПО). В левом исполнении (ЛО) - по согласованию с заказчиком.
При монтаже необходимо поставить установку на основание (фундамент) на указанной высоте (согласно указаниям технического проекта) и закрепить метизами (метизы в комплект не входят).
Ответные фланцы, метизы, прокладки и т.п. - не входят в комплект поставки. Возможна установка с использованием виброопор.
Присоединение входного патрубка к гибким вставкам (воздуховодам) - через фланцевое соединение (в зависимости от типа гибкой вставки возможно ниппельное или раструбное, с последующей герметизацией) (метизы в комплект не входят); напорного - через фланцевое соединение (метизы в комплект не входят).
Во время работы вентиляторов от электропривода, редуктор автоматически, посредством муфты переключения, отключается от вала рабочего колеса. При прекращении подачи электроэнергии работа вентиляторов выполняется вращением рукоятки редуктора.
Электроручные вентиляторы снабжены редуктором, на котором закреплен электродвигатель (э/д). Редуктор представляет собой трехступенчатую зубчатую передачу, смонтированную в корпусе.
Для управления электродвигателем предусмотрен электрощит (пусковое устройство для асинхронных двигателей), включающий в себя всю необходимую аппаратуру (дополнительная комплектация).
Электрической схемой предусмотрены три варианта питания электродвигателя:
1) от трехпроводной сети трехфазного переменного тока напряжением 380 В, частотой 50 Гц;
2) от трехпроводной сети трехфазного переменного тока напряжением 220 В частотой 50 Гц;
3) от двухпроводной сети двухфазного переменного тока напряжением 220 В, частотой 50 Гц.
Основные схемы подключения электродвигателя: 1) Звезда (на 380 В); 2) Треугольник (на 220 В).

Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.

Дополнительная комплектация:
К данному изделию в качестве дополнительной комплектации возможно приобрести:
- станину для вентилятора (подставку) СВ-2;
- гибкие вставки ГВ-2;
- клапан-расходомер отсекатель КРО-2;
- пусковое устройство для асинхронных двигателей Я5110;
- виброизоляторы ДО-38 (4 шт.).

Стандартная комплектация

№ п/п
Наименование
Ед. изм.
Кол-во
1
Установка электроручная вентиляторная ЭРВ-72-2
шт
1
2
Рукоятка
шт
1
3
Паспорт (с руководством по эксплуатации)
шт
1
4
Паспорт на электродвигатель от производителя
шт
1

Технические характеристики

№ п/п
Наименование показателя
Значение нормативное
1
Типоразмер вентилятора, диаметр рабочего колеса в % от Dном. по ГОСТ 10616, ГОСТ 5976
Ц 4-70 № 3,15/95
2
Производительность, м3/ч (доп. откл. ±5%)
1000/1500/1650
3
Полное давление, Па (доп. откл. ±4%)
270/220/200
4
Номинальная мощность электродвигателя, кВт
0,25
5
Количество человек при работе в ручном режиме
2
6
Привод
ручной и электрический
7
Напряжение питания, В
380/220
8
Частота вращения рабочего колеса, об/мин
≈1500
9
Редуктор
РКЦ-61 ППК
10
Тип электродвигателя
АИР 63А4/АДМ (АДММ) 63А4
11
Потребляемая мощность на рукоятке, Вт
103/125/117
12
Усилие на рукоятке в момент трогания, кгс, не более
25
13

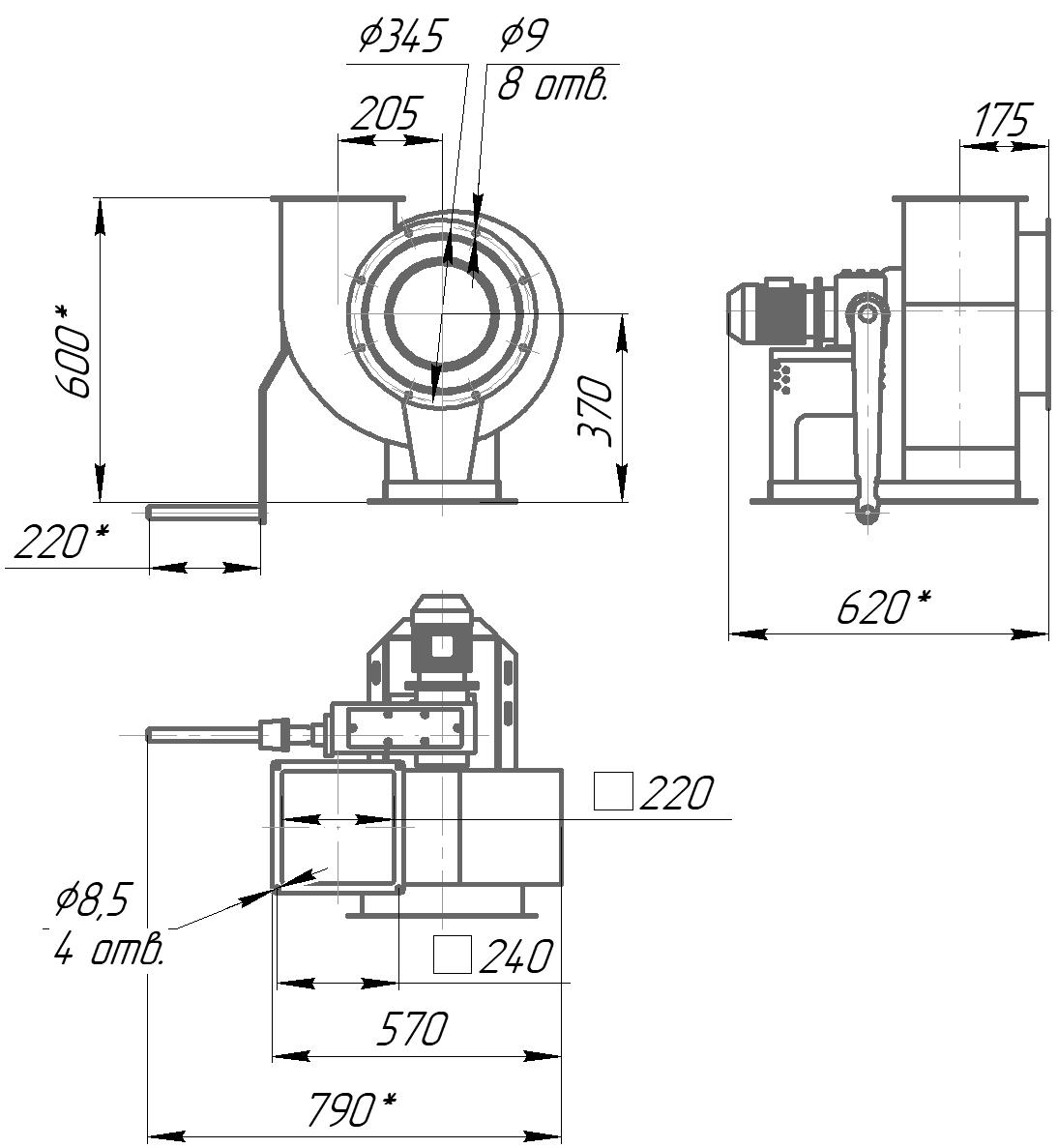

Габаритные размеры (для справок), Д х Ш (размер увеличится после установки рукоятки) х В, мм
655х575х580
14
Длина втулки рукоятки, мм
220
15
Масса, кг, не более
40

Маркировка

На корпусе каждой установки прикреплена металлическая табличка (шильд) и указано направление вращения крыльчатки.

Транспортировка, хранение и упаковка

Изделие транспортируют в обрешетке, в собранном виде, со снятой рукояткой. Габариты упаковки (ДхШхВ) – 0,68х0,58х0,62 м. Допускается другой вид упаковки, обеспечивающий сохранность изделий при транспортировании и хранении.
Условия транспортирования и хранения установок - по группе 2(С) ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия. При отсутствии отметки в техническом паспорте о вводе в эксплуатацию, гарантийный срок исчисляется с даты выпуска.
Гарантийный срок хранения устанавливается 5 (пять) лет с момента выпуска изделия.
