Коробка МЗ-2 (без секции МЗС)
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Коробка МЗ‑2 предназначена для размещения малогабаритной защитной секции МЗС при установке на воздухозаборах и вытяжных каналах вентиляционных систем убежищ. Обеспечивает защиту от проникновения ударной волны в защитное сооружение.
Назначение:
- размещение и фиксация малогабаритной защитной секции МЗС;
- защита секции МЗС от внешних механических повреждений;
- защита секции от атмосферных осадков (дождь, снег, град);
- обеспечение герметичного соединения секции с воздуховодом;
- создание условий для корректного срабатывания секции при воздействии ударной волны;
- обеспечение возможности замены секции МЗС при необходимости.
Область применения
- в убежищах ГО — защищает системы вентиляции при чрезвычайных ситуациях;
- на военных объектах — обеспечивает работу систем в условиях боевых действий;
- на промышленных предприятиях — предотвращает повреждения оборудования;
- в энергетике — защищает ТЭЦ, АЭС и подстанции от ударных нагрузок;
- в метро и тоннелях — гарантирует безопасность подземных сооружений.
Описание изделия
Область применения: защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал изделия – углеродистая сталь.
Наружное и внутреннее покрытие покрытие - грунт-эмаль ХВ-0278, цвет серый.

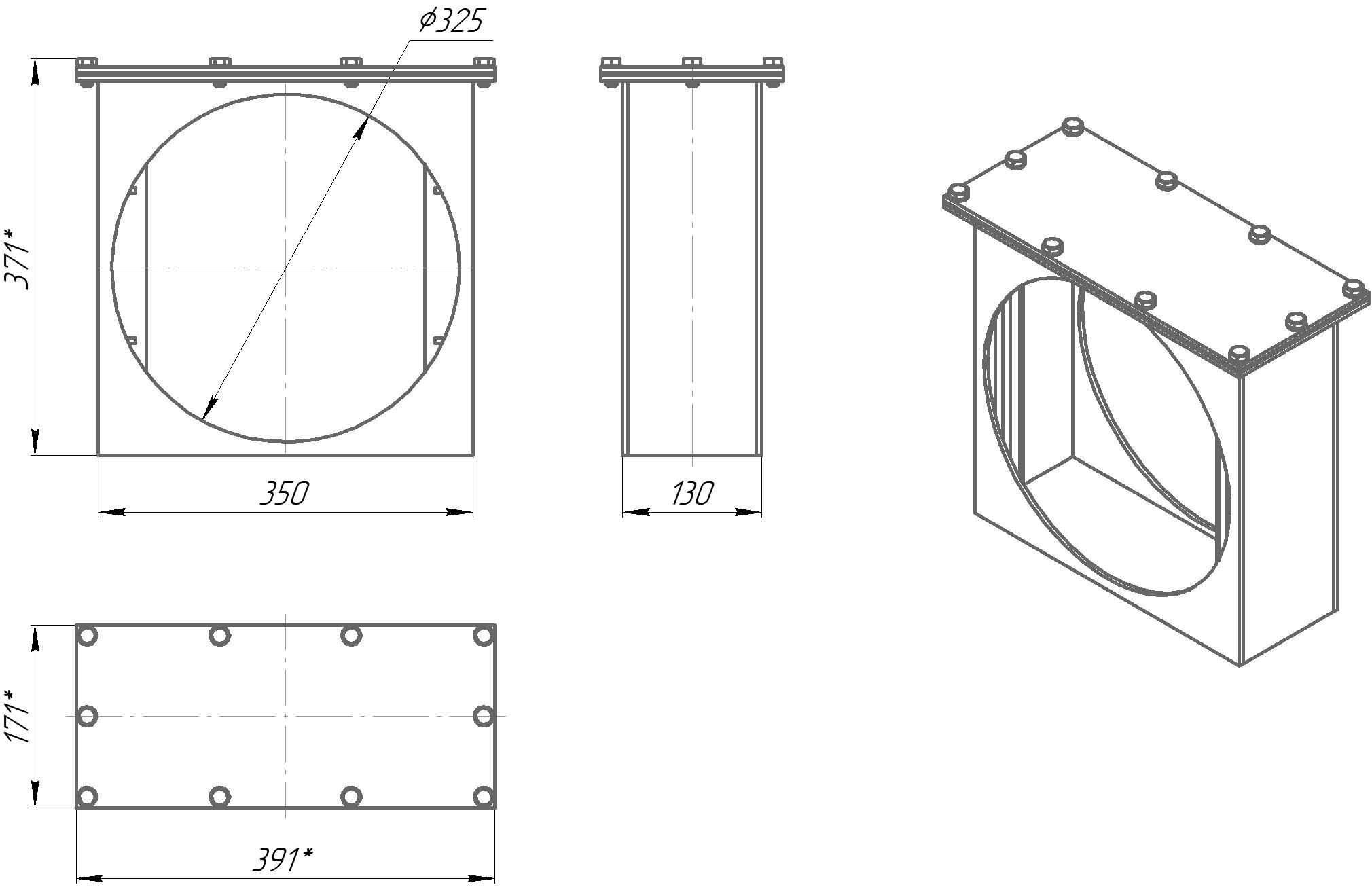

Изделие состоит из нескольких основных частей: стального корпуса, съёмной крышки, направляющих для позиционирования секции МЗС.
Рекомендуется устанавливать на вертикальных и горизонтальных воздуховодах крышкой сбоку. Соединение входа и выхода потока из корпуса коробки – сварное.
Принцип работы:
1. Коробка МЗ‑2 приваривается к воздуховоду сплошным герметичным швом с двух сторон (диаметр воздуховода — 325 мм).
2. Малогабаритная защитная секция МЗС по направляющим задвигается в коробку.
3. Съёмная крышка надёжно закрывает коробку, обеспечивая герметичность конструкции.
4. При возникновении ударной волны секция МЗС автоматически срабатывает, перекрывая проход волны в систему.
5. После нормализации давления секция возвращается в исходное положение, восстанавливая воздухообмен.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
Технические характеристики
Маркировка
На корпусе изделия прикреплена табличка (шильд).
Транспортировка, хранение и упаковка
Изделие транспортируют на паллете, упакованным в стрейч-пленку. Изделия хранят по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика, при условии замены резинотехнических изделий каждые 3 года.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2-х раз в год.
