Коробка УЗ-3 (без секции УЗС)
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Коробка УЗ‑3 предназначена для размещения в ней унифицированной защитной секции УЗС‑1 при установке на воздухозаборах и вытяжных каналах вентиляционных систем убежищ. Обеспечивает защиту от проникновения ударной волны в защитное сооружение.
Назначение:
- размещение и фиксация унифицированной защитной секции УЗС‑1;
- защита секции УЗС‑1 от внешних механических повреждений;
- защита от атмосферных осадков (дождь, снег, град);
- обеспечение герметичного соединения секции с воздуховодом;
- создание условий для корректного срабатывания секции при воздействии ударной волны;
- обеспечение возможности замены секции УЗС‑1 при необходимости.
Область применения
- защитные сооружения гражданской обороны (убежища всех классов);
- противорадиационные укрытия (ПРУ);
- защищённые пункты управления (ЗПУ);
- командные пункты и пункты временного размещения населения (ПВР);
- военные объекты и стратегические сооружения;
- промышленные предприятия с системами вентиляции специального назначения;
- объекты энергетики (ТЭЦ, АЭС, подстанции);
- подземные сооружения (метро, тоннели).
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал изделия – углеродистая сталь.
Наружное и внутреннее покрытие покрытие - грунт-эмаль ХВ-0278, цвет серый.

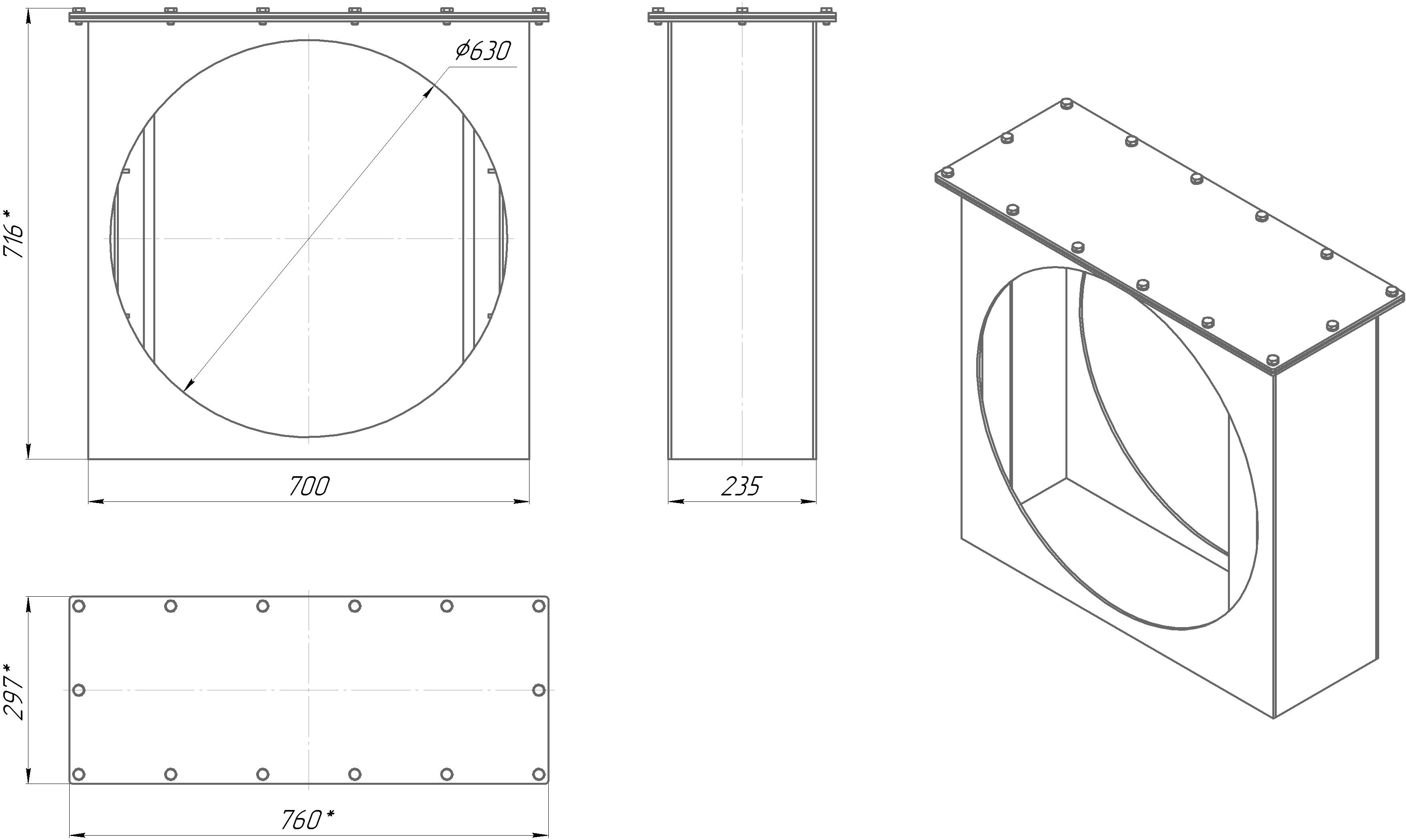

Изделие состоит из нескольких основных частей: стального корпуса, съёмной крышки, направляющих для позиционирования секции УЗС-1.
Рекомендуется устанавливать на вертикальных и горизонтальных воздуховодах крышкой сбоку. Соединение входа и выхода потока из корпуса коробки – сварное.
Принцип работы:
1. Коробка УЗ‑3 приваривается к воздуховоду сплошным герметичным швом с двух сторон (диаметр воздуховода — 630 мм).
2. Унифицированная защитная секция УЗС‑1 по направляющим задвигается в коробку.
3. Съёмная крышка надёжно закрывает коробку, обеспечивая герметичность конструкции.
4. При возникновении ударной волны (давление 0,03–1,0 МПа) секция УЗС‑1 автоматически закрывается за 0,2 с, блокируя проход волны в систему.
5. После нормализации давления секция возвращается в исходное положение, восстанавливая воздухообмен.
Стандартная комплектация
Технические характеристики
Маркировка
На корпусе изделия прикреплена табличка (шильд).
Транспортировка, хранение и упаковка
Изделие транспортируют на паллете, упакованным в стрейч-пленку. Изделия хранят по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика, при условии замены резинотехнических изделий каждые 3 года.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2-х раз в год
