Кожух с переходником для устройства противовзрывного МЗС (без секции МЗС)
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Кожух со спецпереходником предназначен для установки малогабаритной защитной секции МЗС на головке воздухозабора. Изделие обеспечивает надёжное крепление секции и защищает её от внешних воздействий.
Назначение:
- размещение малогабаритной защитной секции МЗС при монтаже на головке воздухозабора;
- защита секции МЗС от механических повреждений в процессе эксплуатации;
- защита секции МЗС от атмосферных осадков (дождь, снег, град);
- обеспечение герметичного соединения секции с воздуховодом;
- создание условий для корректного срабатывания секции при воздействии ударной волны.
Область применения
- защитные сооружения гражданской обороны (убежища всех классов);
- противорадиационные укрытия (ПРУ);
- защищённые пункты управления (ЗПУ);
- военные объекты и стратегические сооружения;
- промышленные предприятия с системами вентиляции специального назначения;
- объекты энергетики (ТЭЦ, АЭС, подстанции);
- подземные сооружения (метро, тоннели).
Соответствует: СП 88.13330.2014, ГОСТ Р 42.4.03‑2020.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал изделия – углеродистая сталь.
Наружное и внутреннее покрытие покрытие - грунт-эмаль ХВ-0278, цвет серый.
Изделие состоит из кожуха, скрепленного с переходником метизами.
Принцип работы:
1. Кожух крепится к спецпереходнику болтовым соединением.
2. Спецпереходник присоединяется к воздуховоду диаметром 200 мм при помощи ответного фланца.
3. В кожух по направляющим устанавливается малогабаритная защитная секция МЗС.
4. При возникновении ударной волны секция МЗС автоматически срабатывает, перекрывая проход волны в систему.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Кожух с переходником для устройства противовзрывного МЗС (без секции МЗС) | шт | 1 |
| 2 | Паспорт (рукводство по эксплуатации) | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |

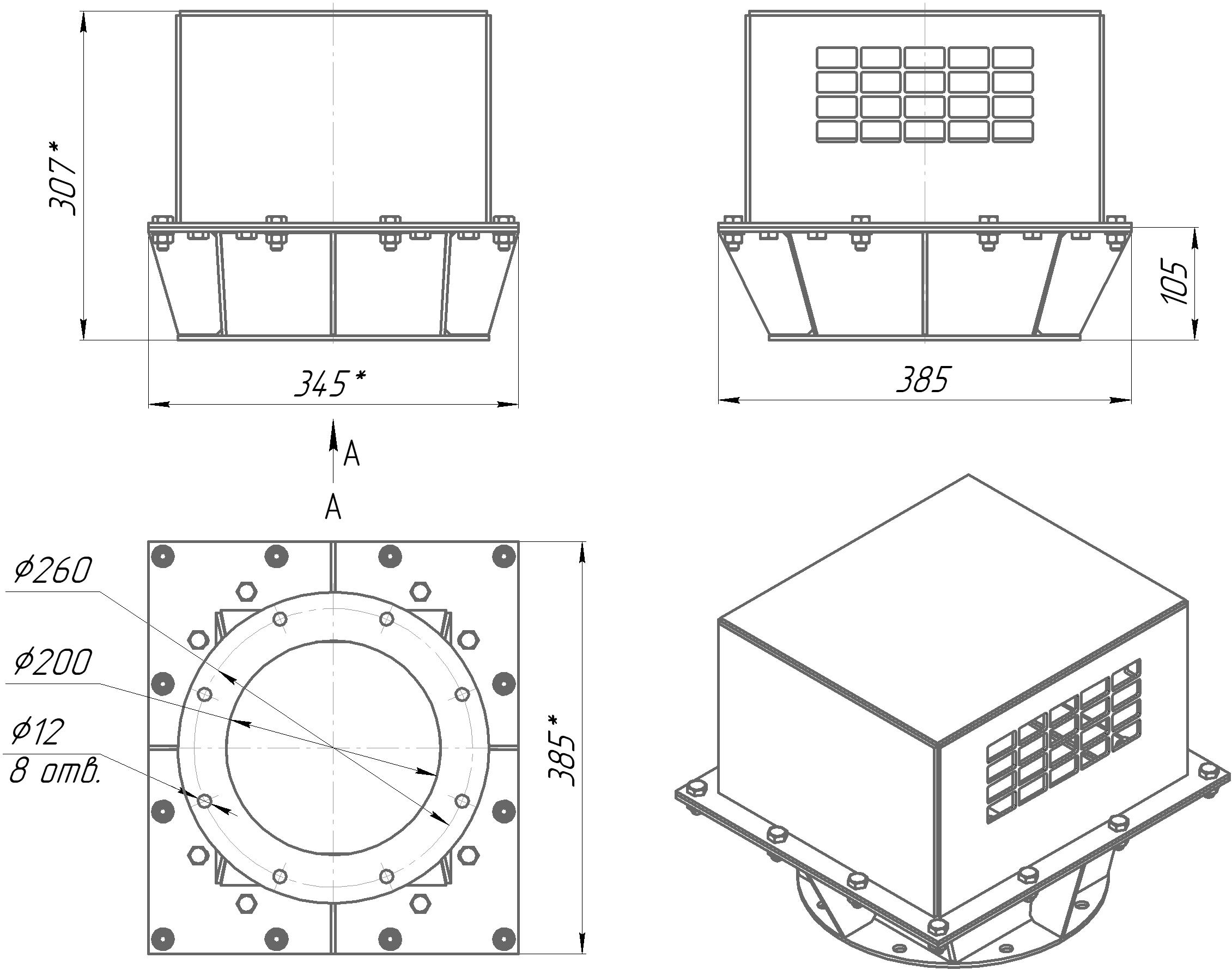

| 1 | Габаритные размеры ДхШхВ, мм. | 385х345х307 ±2 |
| 2 | Масса, не более, кг, без МЗС /с МЗС | 18 / 24 |
Маркировка
На корпусе изделия прикреплена табличка (шильд).
Транспортировка, хранение и упаковка
Изделие транспортируют на паллете, упакованным в стрейч-пленку. Изделия хранят по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика, при условии замены прокладочного материала каждые 3 года.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2-х раз в год.
