Унифицированная защитная секция УЗС-1
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Унифицированная защитная секция (УЗС‑1) предназначена для защиты вентиляционных систем убежищ от воздействия ударной волны с давлением в диапазоне 0,03–1,0 МПа. Устанавливается на воздухозаборах, вытяжных каналах и в вентиляционных проёмах сооружений специального назначения.
Назначение:
- защита вентиляционного оборудования и воздуховодов от разрушающего воздействия ударной волны;
- предотвращение проникновения ударной волны внутрь убежища или специального сооружения;
- обеспечение герметичности вентиляционной системы при воздействии избыточного давления;
- восстановление нормальной работы вентиляции после снижения давления до безопасных значений.
Принцип работы: при возникновении ударной волны заслонка секции автоматически закрывается под действием давления, блокируя проход волны в систему. После нормализации давления заслонка возвращается в исходное положение, восстанавливая воздухообмен.
Область применения
- в убежищах ГО — защищает системы вентиляции при чрезвычайных ситуациях;
- на военных объектах — обеспечивает работу систем в условиях боевых действий;
- на промышленных предприятиях — предотвращает повреждения оборудования;
- в энергетике — защищает ТЭЦ, АЭС и подстанции от ударных нагрузок;
- в метро и тоннелях — гарантирует безопасность подземных сооружений.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал изделия:
- рама корпуса, прижимная рама – углеродистая сталь;
- лопасти – алюминиевый сплав.
Наружное покрытие - грунт-эмаль ХВ-0278, цвет серый. Лопасти не окрашены.

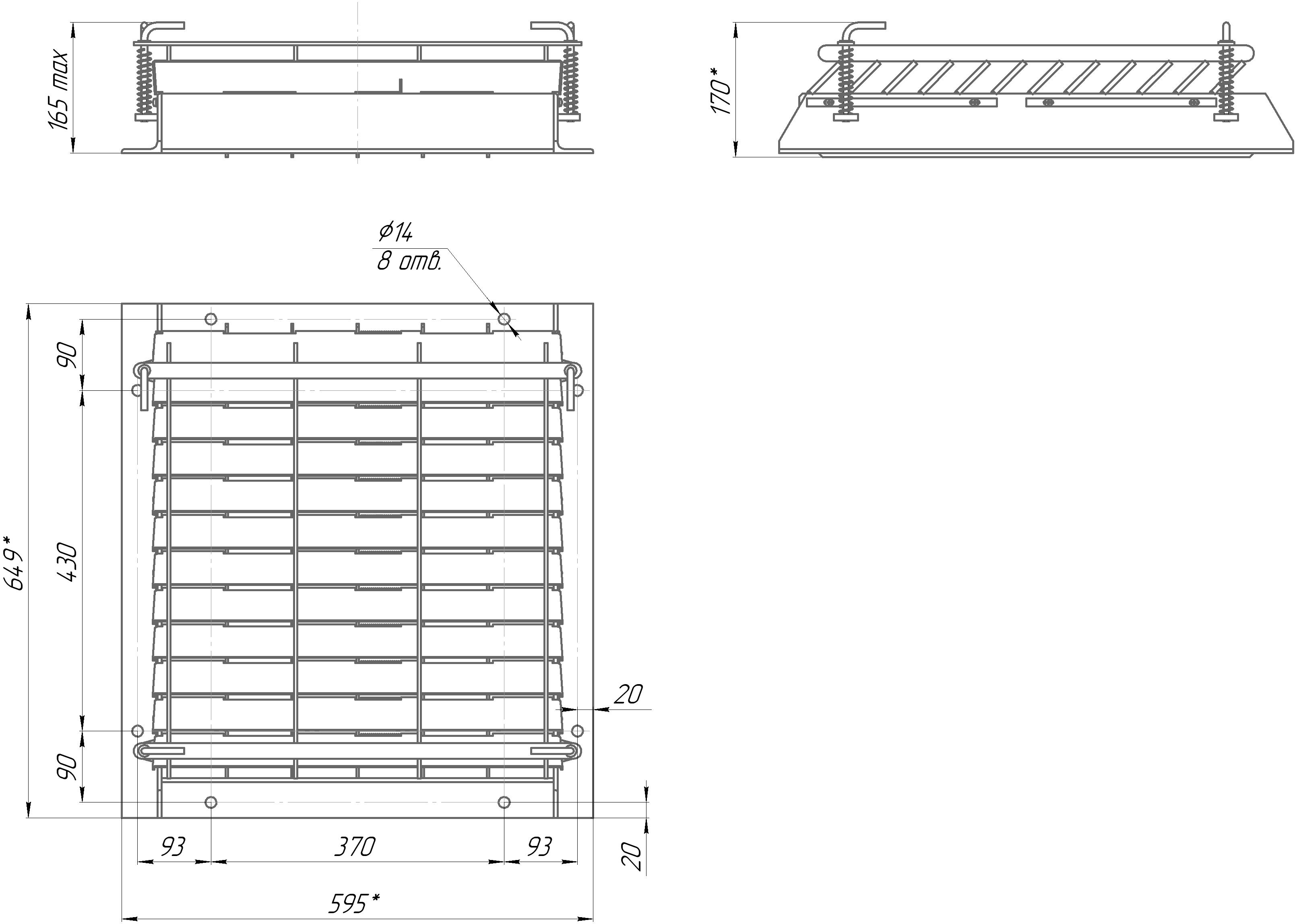

Секция состоит из рамы корпуса поворотных лопастей с пружинами и прижимной рамки.
УЗС-1 закрепляется в месте монтажа метизами. Прижимными винтами регулируется угол наклона лопастей устройства. Секция монтируется в воздуховодах и проёмах по пути движения воздуха, поворотными лопастями навстречу потоку. При установке в помещении неокрашенные части смазать смазкой НГ-203, НГ-204у.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его
характеристики и показатели надёжности.
Стандартная комплектация
Технические характеристики
Маркировка
На корпусе унифицированной защитной секции УЗС-1 прикреплена табличка (шильд).
Транспортировка, хранение и упаковка
Изделие транспортируют на паллете, упакованным в стрейч-пленку. Изделия хранят по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке.
Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих
коррозию изделия.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика, при условии замены пружин каждые 3 года.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2-х раз в год.
