Назначение
Унифицированная защитная секция (УЗС‑25) предназначена для:
- защиты вентиляционных систем убежищ от воздействия ударной волны с давлением в диапазоне 0,03–1,0 МПа (0,3–10 кгс/кв.см.);
- использования в качестве запасного выхода из помещения.
Устанавливается на воздухозаборах, вытяжных каналах и в вентиляционных проёмах сооружений специального назначения.
Назначение:
- защита вентиляционного оборудования и воздуховодов от разрушающего воздействия ударной волны;
- предотвращение проникновения ударной волны внутрь убежища или специального сооружения;
- обеспечение герметичности вентиляционной системы при воздействии избыточного давления;
- организация аварийного выхода для эвакуации людей.
Область применения
Где применяется:
- в убежищах ГО — защищает системы вентиляции и обеспечивает эвакуацию при ЧС;
- на военных объектах — гарантирует работу систем в условиях боевых действий;
- на промышленных предприятиях — предотвращает повреждения оборудования;
- в энергетике — защищает ТЭЦ, АЭС и подстанции от ударных нагрузок;
- в метро и тоннелях — обеспечивает безопасность подземных сооружений.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал изделия:
- рама корпуса, прижимная рама – углеродистая сталь;
- лопасти – алюминиевый сплав.
Наружное покрытие - грунт-эмаль ХВ-0278, цвет серый. Лопасти не окрашены.
Изделие состоит из рамы, рамы двери и унифицированной защитной секции УЗС-1.
УЗС-25 закрепляется в месте монтажа метизами. Прижимными винтами регулируется угол наклона лопастей устройства. Секция монтируется в проёмах по пути движения воздуха, поворотными лопастями навстречу потоку. При установке в помещении неокрашенные части смазать смазкой НГ-203, НГ-204у.
Принцип работы:
В штатном режиме секция открыта, обеспечивая нормальный воздухообмен (25 000 куб.м./ч).
При возникновении ударной волны (давление 0,03–1,0 МПа) лопасти автоматически закрываются за 0,7 с., под действием давления, блокируя проход волны в систему.
После нормализации давления лопасти возвращаются в исходное положение, восстанавливая вентиляцию.
При необходимости секцию можно открыть изнутри убежища для эвакуации людей (возможно левое/правое открывание за счёт разворота на 180 градусов).

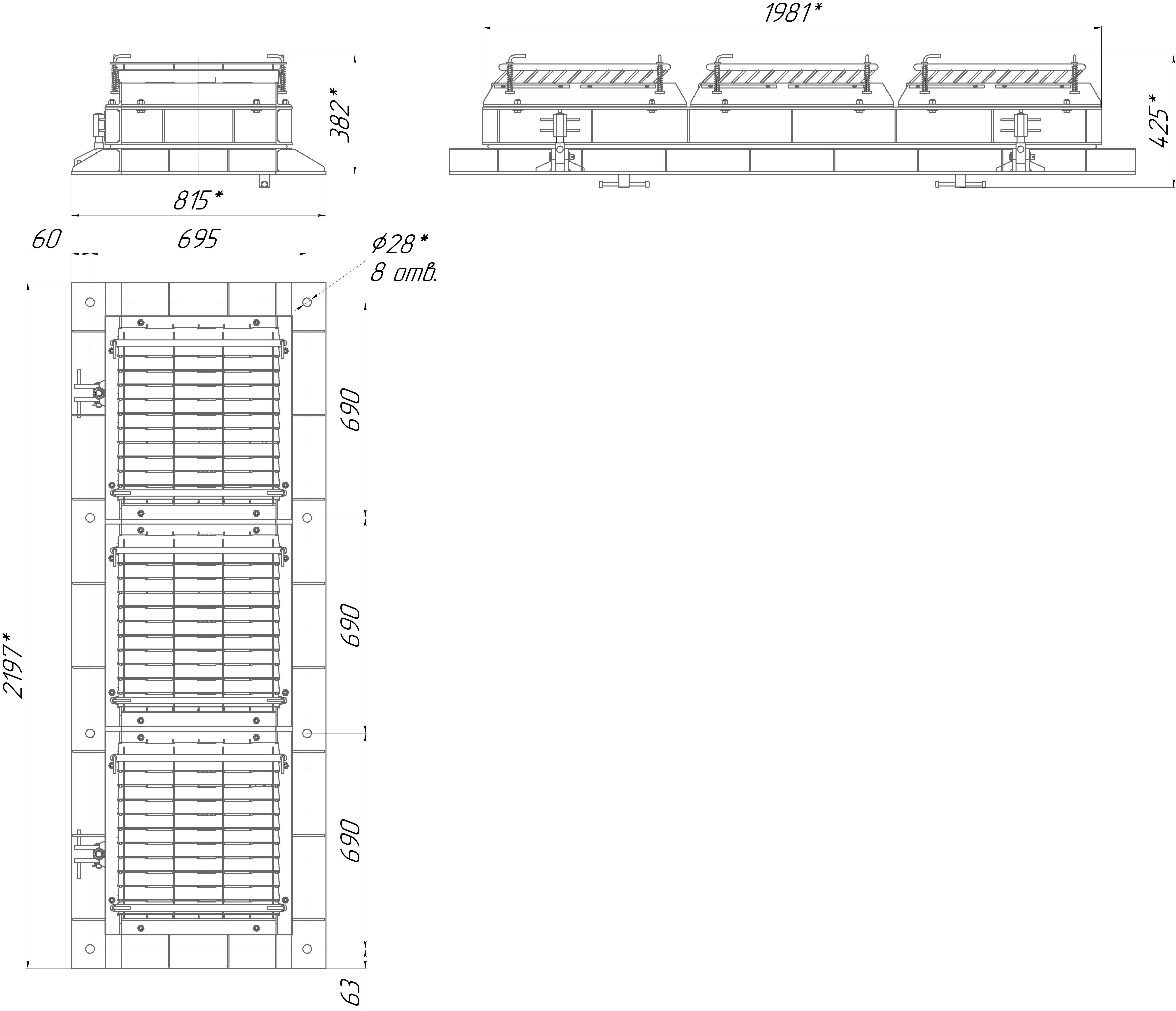

Конструкция: состоит из опорной рамы и дверной рамы, сваренных из профильного проката. На дверной раме укреплены три унифицированные защитные секции УЗС‑1. Рамы соединены шарнирными и запорными механизмами с регулировкой плотности поджатия. Между рамами и в месте соединения с основанием предусмотрены резиновые прокладки для герметичности.
Стандартная комплектация
Технические характеристики
Маркировка
На корпусе унифицированной защитной секции УЗС-25 прикреплена табличка (шильд).
Транспортировка, хранение и упаковка
Изделие транспортируют на паллете, упакованным в стрейч-пленку. Изделия хранят по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика, при условии замены пружин каждые 3 года, резинотехнического материала каждые 2,5 года.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2-х раз в год.
