Назначение
Унифицированная защитная секция (УЗС‑8) предназначена для:
- защиты вентиляционных систем убежищ от воздействия ударной волны с давлением в диапазоне 0,03–1,0 МПа;
- использования в качестве запасного выхода из помещения.
Устанавливается на воздухозаборах, вытяжных каналах и в вентиляционных проёмах сооружений специального назначения.
Назначение:
- защита вентиляционного оборудования и воздуховодов от разрушающего воздействия ударной волны;
- предотвращение проникновения ударной волны внутрь убежища или специального сооружения;
- обеспечение герметичности вентиляционной системы при воздействии избыточного давления;
- организация аварийного выхода для эвакуации людей.
Область применения
- защитные сооружения гражданской обороны (убежища всех классов);
- противорадиационные укрытия (ПРУ);
- защищённые пункты управления (ЗПУ);
- командные пункты и пункты временного размещения населения (ПВР);
- военные объекты и стратегические сооружения;
- промышленные предприятия с повышенными требованиями к безопасности;
- объекты энергетики (ТЭЦ, АЭС, подстанции);
- подземные сооружения (метро, тоннели).
Соответствует: СП 88.13330.2014, ГОСТ Р 42.4.03‑2020, ГОСТ Р 53301.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.
Материал изделия:
- рама корпуса, прижимная рама – углеродистая сталь;
- лопасти – алюминиевый сплав.
Наружное покрытие - грунт-эмаль ХВ-0278, цвет серый. Лопасти не окрашены.

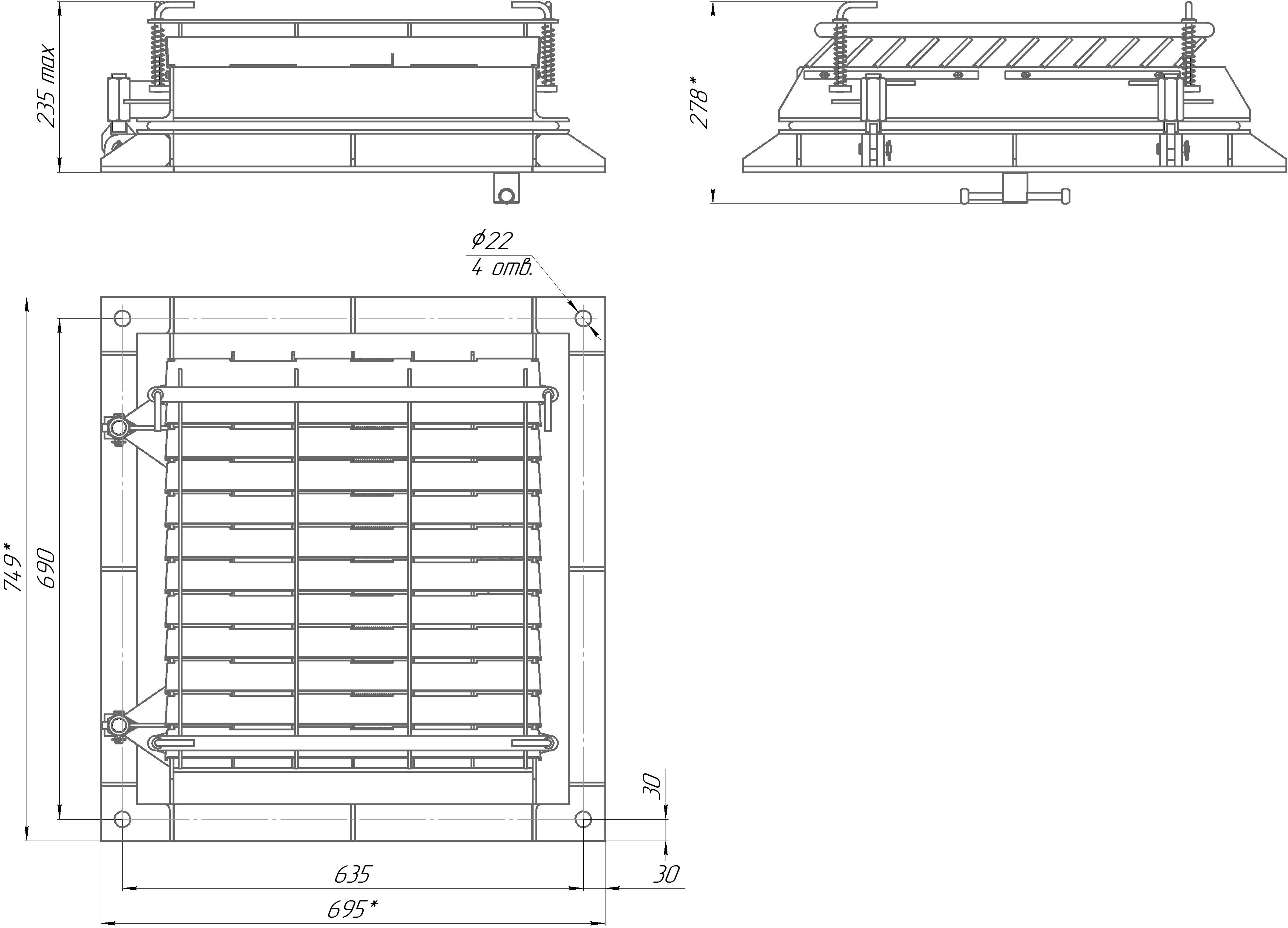

Изделие состоит из рамы и унифицированной защитной секции УЗС-1 в сборе.
УЗС-8 закрепляется в месте монтажа метизами. Прижимными винтами регулируется угол наклона лопастей устройства. Секция монтируется в проёмах по пути движения воздуха, поворотными лопастями навстречу потоку. При установке в помещении неокрашенные части смазать смазкой НГ-203, НГ-204у.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
Технические характеристики
Маркировка
На корпусе унифицированной защитной секции УЗС-8 прикреплена табличка (шильд).
Транспортировка, хранение и упаковка
Изделие транспортируют на паллете, упакованным в стрейч-пленку. Изделия хранят по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика, при условии замены пружин каждые 3 года, резинотехнического материала каждые 2,5 года.
В процессе эксплуатации, необходимо подвергать техническому осмотру не реже 2-х раз в год.
