Назначение
Секционный резервуар модели БВ‑6 объёмом 6 куб.м. (6000 литров) разработан для создания и хранения аварийного запаса питьевой или технической воды. Основное назначение — обеспечение бесперебойного водоснабжения потребителей при нарушении работы централизованных систем (аварии на сетях, плановые и аварийные отключения, чрезвычайные ситуации и т. д.).
Конструкция предусматривает возможность подключения к существующим системам водоснабжения.
Область применения
Бак секционный для воды БВ‑6 применяется на:
- объектах гражданской обороны — для создания запаса питьевой воды по нормативам ГО;
- коммунальных предприятиях — в качестве резервного резервуара, для стабилизации водопроводных сетей;
- жилых объектах (МКД, посёлки, частные дома) — для организации резервного водоснабжения при перебоях в подаче воды;
- промышленных и сельскохозяйственных объектах — для хранения технической воды, используемой в производственных процессах, поливе, противопожарных системах.
Описание изделия
Бак запаса воды БВ-6 секционный на 6000 литров.
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – УХЛ4 по ГОСТ 15150:
- температура воздуха, (ºС) от плюс 5 до плюс 40;
- относительная влажность воздуха до 93%.
Изделие работает под давлением водопроводной сети до 3 кгс/кв.см.
Бак изготавливается в виде двух вертикальных секций (прямоугольного сечения) из уголкового профиля и листа, материал - сталь углеродистая. Толщина стенки бака не менее 5 мм.
В верхней части имеется съемная крышка для осмотра, обслуживания и чистки. Патрубки изготавливаются из стальной трубы, материал трубы: сталь углеродистая.
Внутреннее покрытие - грунт-эмаль двухупаковочная на основе модифицированной эпоксидной смолы и полиамидного отвердителя (АнтикорБЭП-М2) или аналог, наружное покрытие - грунт-эмаль ХВ-0278 серого цвета.
Для монтажа баков в сооружении необходимо предусматривать монтажный проем. При монтаже необходимо установить изделие на ровную поверхность согласно указаниям технического проекта. Подсоединить патрубки к местам крепления, соответствующим проекту. Используются патрубки, наиболее удобные для монтажа, на
остальные устанавливаются заглушки. Произвести установку указателя уровня жидкости (при его наличии, дополнительная комплектация) согласно паспорту на изделие. Водоразборный кран (дополнительная комплектация) служит для наполнения переносных бачков и фляг.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Бак для воды БВ-6 в составе: | 0 | |
| 1.1 | Секция 1 | шт | 1 |
| 1.2 | Секция 2 | шт | 1 |
| 1.3 | Секция 3 | шт | 1 |
| 2 | Съемная крышка | шт | 1 |
| 3 | Паспорт (с руководством по эксплуатации) | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Объём, куб.м. | 6 |

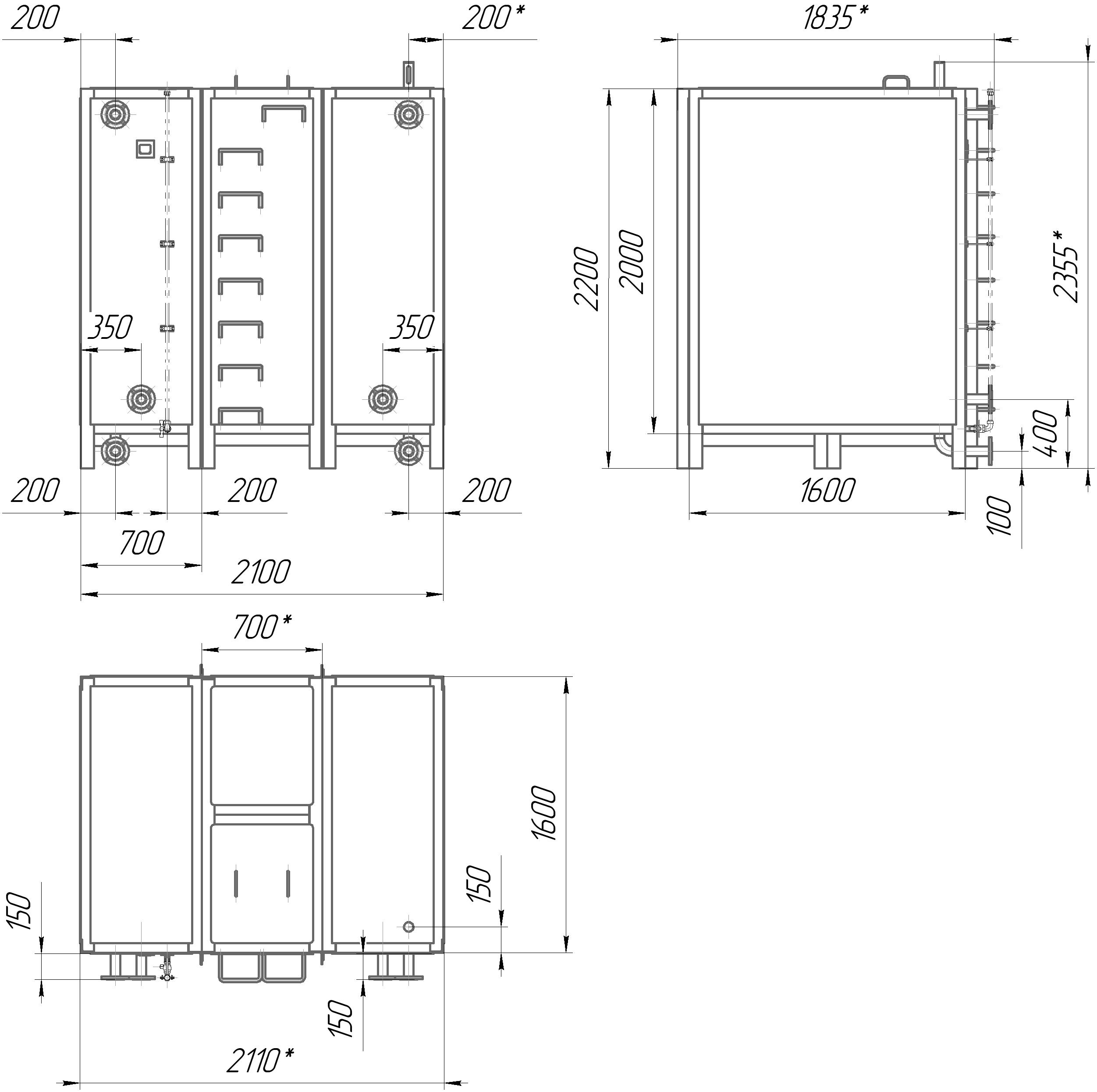

| 2 | Габаритные размеры (для справок), ДхШхВ, мм. | 2110х1835х2355 ±4 |
| 3 | Размеры корпуса, ДхШхВ, мм. | 2100х1600х2000 ±4 |
| 4 | Патрубок для присоединения УУЖ, условный диаметр (Øу), мм. с резьбой 3/4" | 20 |
| 5 | Патрубок подающий / отводящий воду офланцованный / патрубок для присоединения магистрали под водоразборную арматуру офланцованный, условный диаметр (Øу), мм. | 50 |
| 6 | Патрубок сливной офланцованный (для опорожнения), условный диаметр (Øу), мм. | 50 |
| 7 | Масса, кг, не более | 1450 |
Маркировка
На одну из секций изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Изделие поставляется в виде секций. Секции закрепляются горизонтально и упаковываются в стрейч-пленку.
Транспортируются на паллетах при температуре окружающей среды от -40 до +40℃ и относительной влажности воздуха не более 70%, избегая появления конденсата на поверхностях изделия.
Хранят по условиям для группы 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке, в условиях, исключающих воздействие прямых солнечных лучей, атмосферных осадков и агрессивных сред, на расстоянии не менее 1 м от нагревательных приборов, при температуре не выше +50°С и не ниже -40°С, и относительной влажности воздуха не более 80%.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 лет с момента выпуска изделия.
