Назначение
Бак фекальный МСБ‑1/0 предназначен для приёма и временного хранения сточных вод от санитарных приборов и санузлов, оборудованных унитазами тарельчатого типа с низко расположенным бачком. Изделие разработано для эксплуатации в составе инженерных систем защитных сооружений гражданской обороны (убежищ), пунктов временного размещения населения и других специальных объектов.
Область применения
Бак фекальный МСБ‑1/0 предназначен для эксплуатации в составе санитарно‑технических систем следующих объектов:
- Защитные сооружения гражданской обороны (убежища) всех классов и вместимостей — для сбора стоков при работе санузлов в режиме полной автономности, в т. ч. при разрушении наружной канализации.
- Пункты временного размещения населения (ПВР) — в зонах ЧС, стихийных бедствий, техногенных аварий; обеспечивает санитарно‑гигиенические условия для эвакуированных граждан.
- Полевые лагеря и мобильные укрытия — временные сооружения в зонах военных действий, гуманитарных операций, поисково‑спасательных работ.
- Вахтовые посёлки и объекты в отдалённых районах — там, где отсутствует централизованная канализация или её подключение затруднено.
- Специальные сооружения с повышенными требованиями к надёжности — командные пункты, узлы связи, медицинские блоки в зонах повышенной опасности.
- Здания с нестандартной планировкой санузлов — когда требуется промежуточный накопитель стоков перед подачей в наружную канализацию.
- Объекты с периодическим режимом эксплуатации — сезонные лагеря, базы отдыха, спортивные комплексы, где система канализации не функционирует постоянно.
Изделие соответствует требованиям:
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»;
- СП 88.13330.2014 «Защитные сооружения гражданской обороны»;
- ГОСТ Р 42.4.03‑2020 «Средства защиты коллективные. Общие технические требования».
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Характеристики окружающей среды при нормальных условиях эксплуатации:
- температура воздуха, (ºС) от плюс 1 до плюс 40;
- относительная влажность воздуха до 93 %.
Климатическое исполнение – УХЛ4.
Обозначение:
➢ МСБ – металлический секционный бак
➢ 1 - порядковый номер модификации
➢ 0 - количество рядовых секций.
Баки производят прямоугольной формы из металлического листа и уголков, материал деталей - сталь. В верхней части секций имеются съемные крышки для осмотра, обслуживания и чистки.
Бак снабжен присоединительным патрубком для отвода жидкости и опорожнения, а также отверстием для подключения подающего патрубка. Толщина стенок бака не менее 4 мм.
Наружное и внутреннее покрытие - грунт-эмаль ХВ-0278 или аналог, цвет красно-коричневый.
Оборудование устанавливается на основание пола, подключается к трубопроводу при помощи фланца.

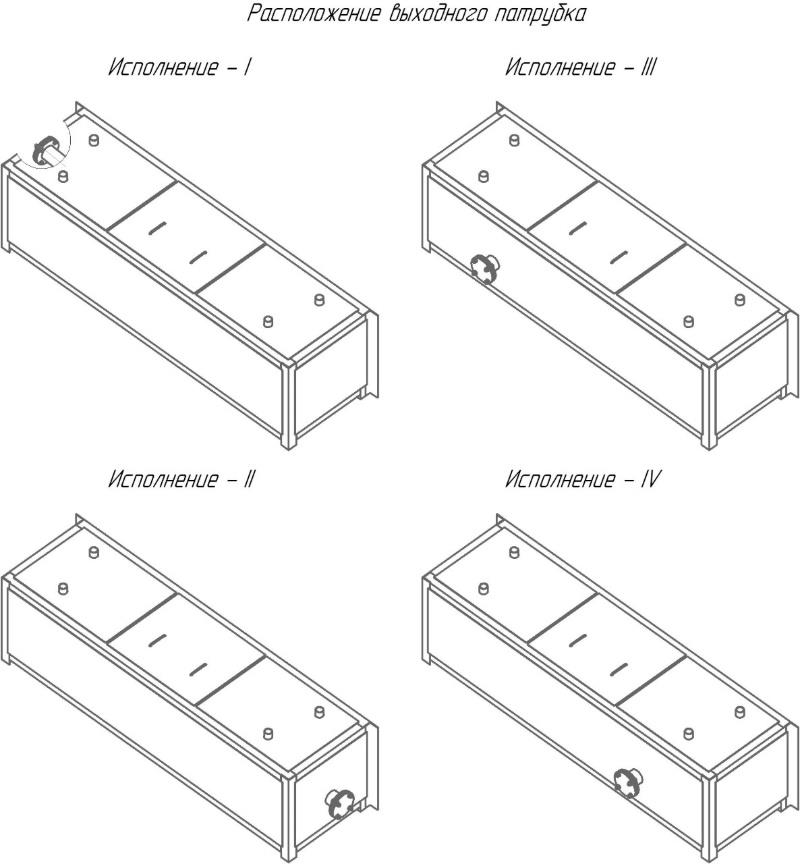

Бак может иметь 4 варианта исполнения размещения патрубков.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Бак фекальный МСБ-1/0 в составе: | 0 | |
| 1.1 | Приемная секция в сборе | шт | 1 |
| 1.2 | Торцевая секция | шт | 1 |
| 1.3 | Крышка | шт | 2 |
| 1.4 | Вилка (скоба) | шт | 8 |
| 1.5 | Грабли | шт | 1 |
| 2 | Паспорт (руководство по эксплуатации) | шт | 1 |

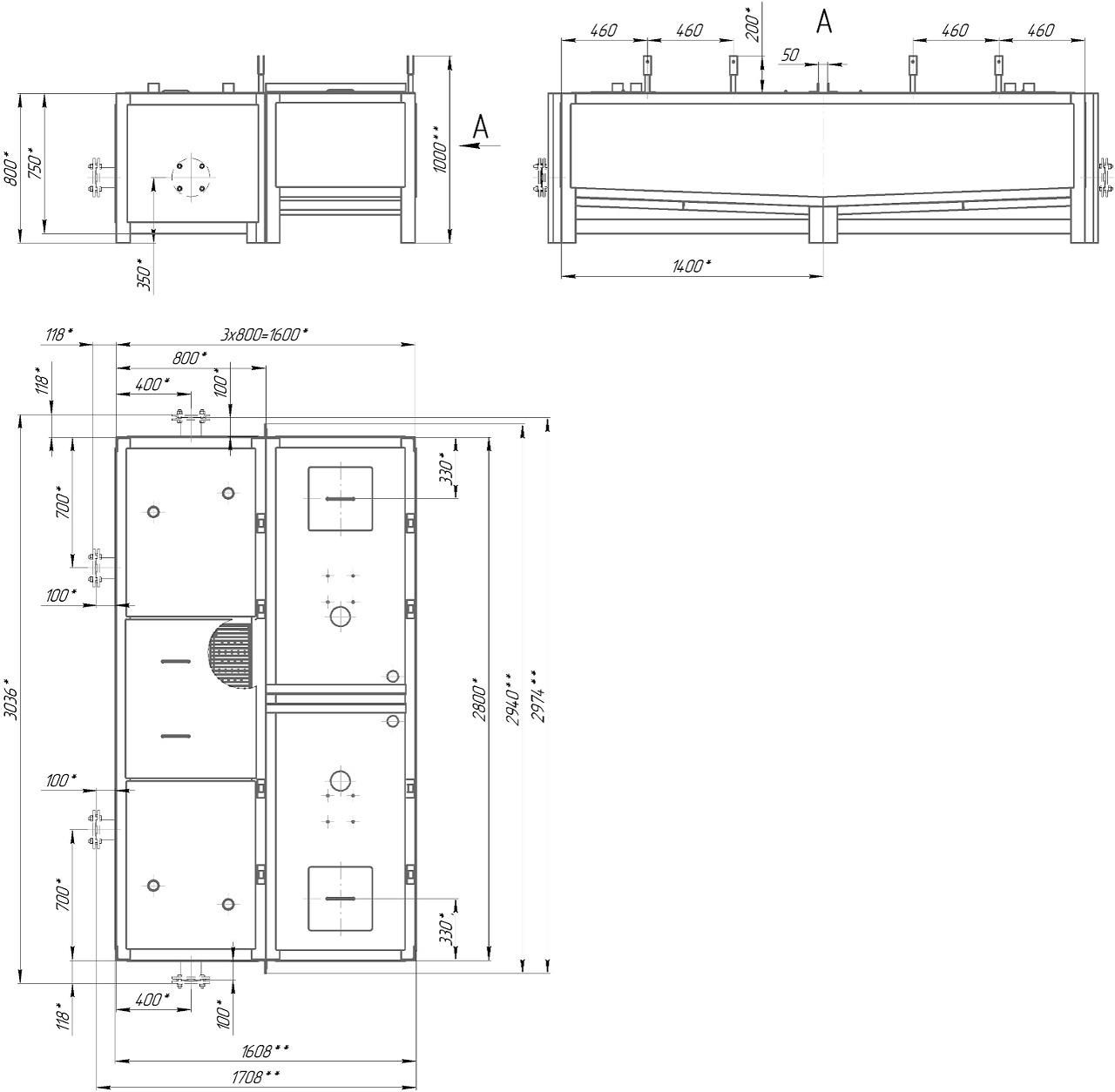

Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Объем, куб.м. | 2,4 |
| 2 | Габаритные размеры (ДхШхВ)* исп. I и II, мм. | 1608х2974х1000 ±4 |
| 3 | Габаритные размеры (ДхШхВ)* исп. III и IV, мм. | 1708х2940х1000 ±4 |
| 4 | Масса, кг, не более | 900 |
Маркировка
Маркировка изделия выполняется на металлической табличке (шильде). Шильд крепится на корпус бака в удобном для чтения месте. Поставляется в комплекте с изделием.
Транспортировка, хранение и упаковка
Изделие, закрепленное горизонтально и упакованное в стрейч-пленку, транспортируют на паллете.
Изделия хранят по условиям для группы 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке, в условиях, исключающих воздействие прямых солнечных лучей, атмосферных осадков и агрессивных сред, на расстоянии не менее 1 м от нагревательных приборов, при температуре не выше +50°С и не ниже -40°С, и относительной влажности воздуха не более 80%. На зеркало фланца нанесен слой антикоррозийной смазки.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения – 2 года, исчисляется с даты отгрузки оборудования потребителю.
Датой изготовления является дата изготовления, указанная в паспорте на оборудование.
Срок хранения и службы изделия устанавливается 10 лет с момента приемки представителем заказчика.
