Станина для вентилятора (подставка) СВ-1
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Станина под вентилятор (подставка) СВ-1 предназначена для установки на нее вентиляторов электроручных ЭРВ-49 и ЭРВ-600/300.
Область применения
Использование с электроручными вентиляторами ЭРВ-49 и ЭРВ-600/300.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Категория размещения оборудования при монтаже и эксплуатации – группа 3(Ж3) по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98%.
Климатическое исполнение – УХЛ3 по ГОСТ 15150.

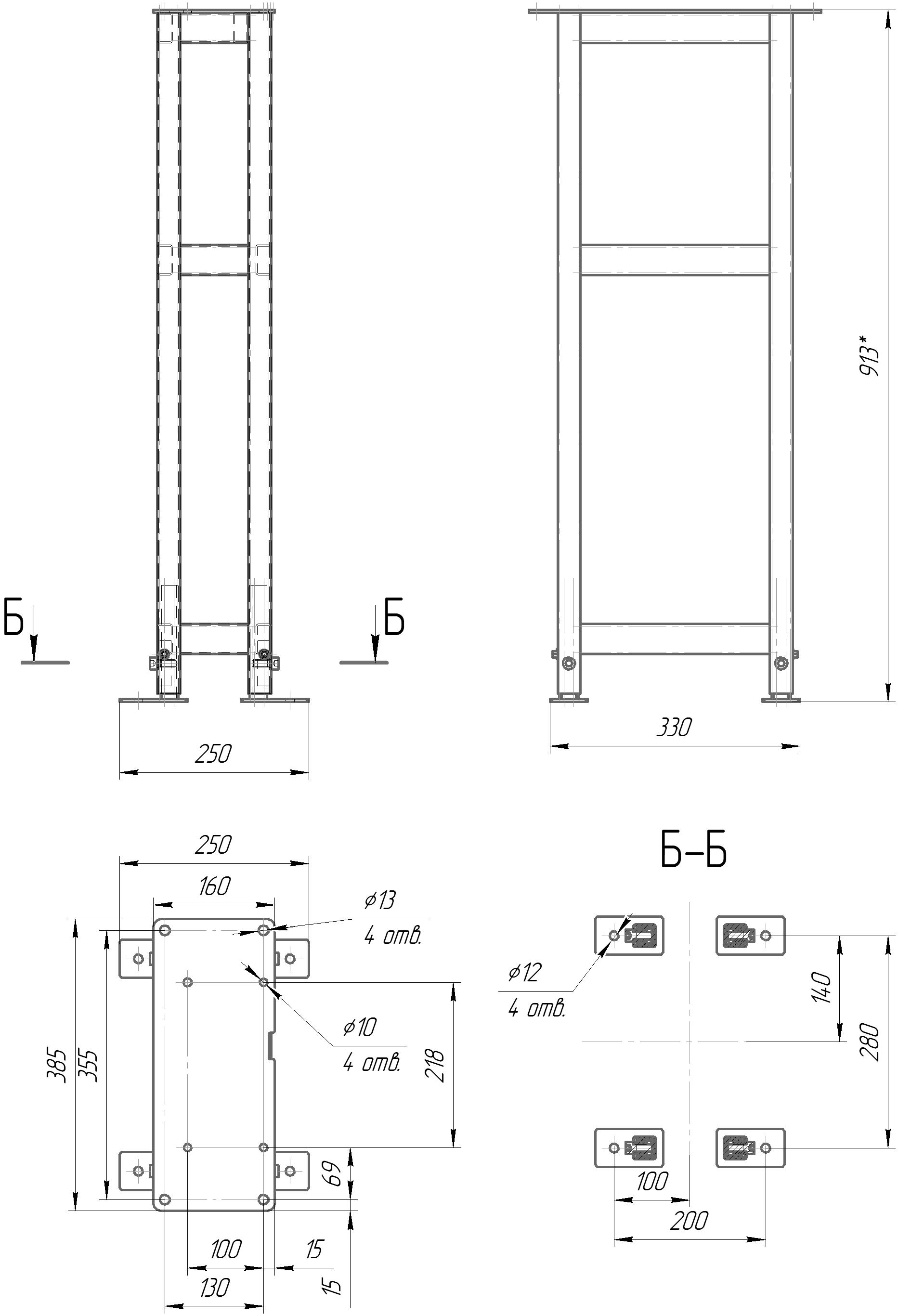

Станина под вентилятор (подставка) СВ-1 состоит из нескольких основных частей: площадки под вентилятор, четырех регулируемых опор, каркаса.

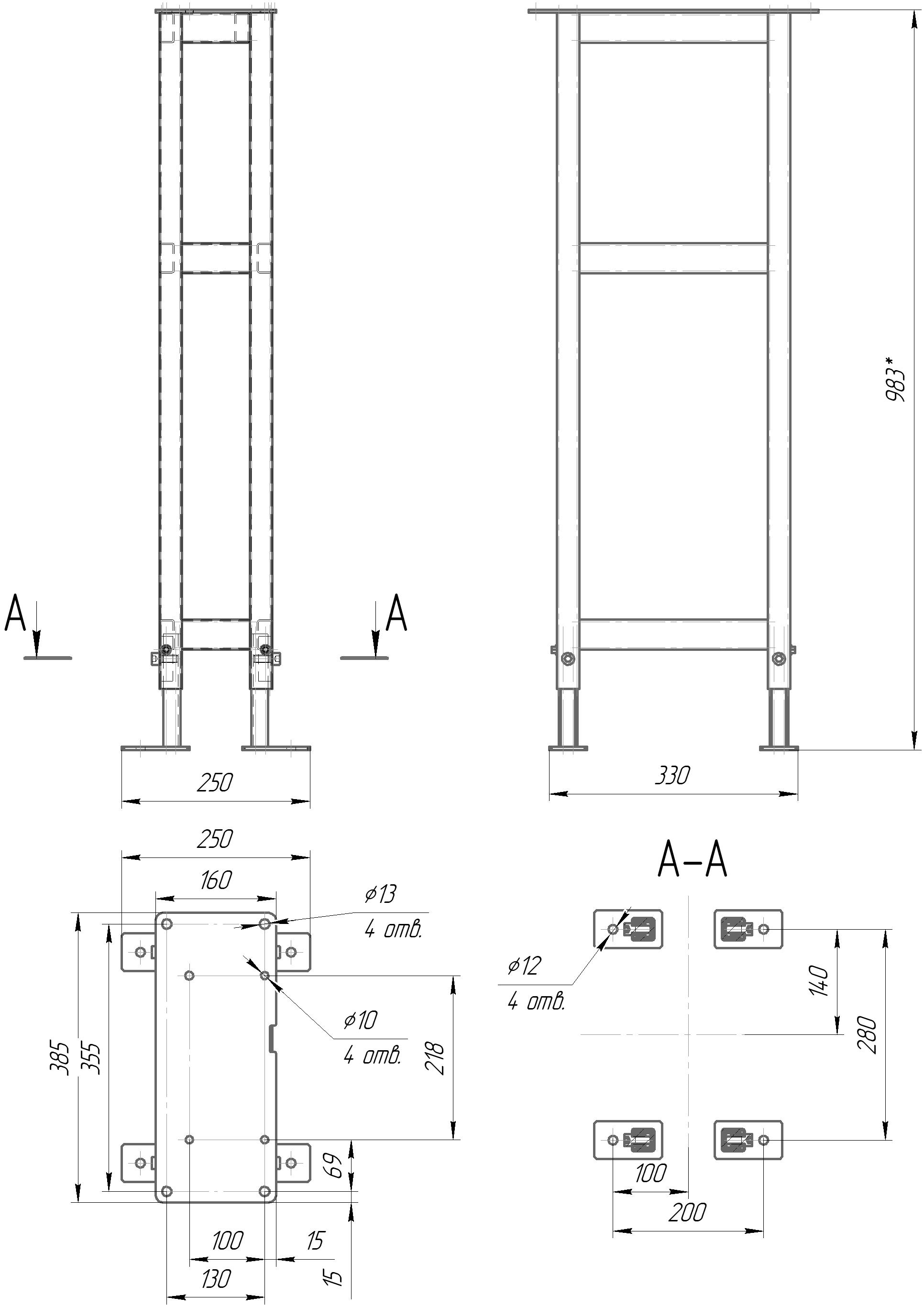

Изделие имеет механизм регулировки высоты.
Материал – сталь углеродистая. Наружное покрытие – грунт-эмаль ХВ-0278, цвет черный.
При монтаже необходимо установить изделие на подготовленный фундамент и закрепить фундаментными болтами (или другим способом согласно указаниям проекта в месте установки). Присоединить ЭРВ к станине метизами из монтажного комплекта поставки в соответствующие отверстия. Подогнать и присоединить воздуховоды входа и выхода. После чего окончательно закрепить станину под вентилятор саморезами в заранее подготовленные отверстия.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
Технические характеристики
Маркировка
На упаковке с изделиями расположена наклейка с основными данными по изделию.
Транспортировка, хранение и упаковка
Изделия поставляются упакованными в стрейч-плёнку на паллете.
Условия транспортирования и условия хранения изделий - по группе 2(С) ГОСТ 15150.
Хранить в закрытом сухом помещении, в заводской упаковке, в условиях, исключающих воздействие прямых солнечных лучей, атмосферных осадков и агрессивных сред, на расстоянии не менее 1 м от нагревательных приборов. Попадание влаги не допускается.
Гарантийные обязательства
Гарантийный срок на оборудование устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки оборудования с предприятия-изготовителя.
Гарантийный срок хранения – 2 года, исчисляется с даты выпуска оборудования. Срок хранения и службы изделия устанавливается 5 лет с момента приемки представителем заказчика.
