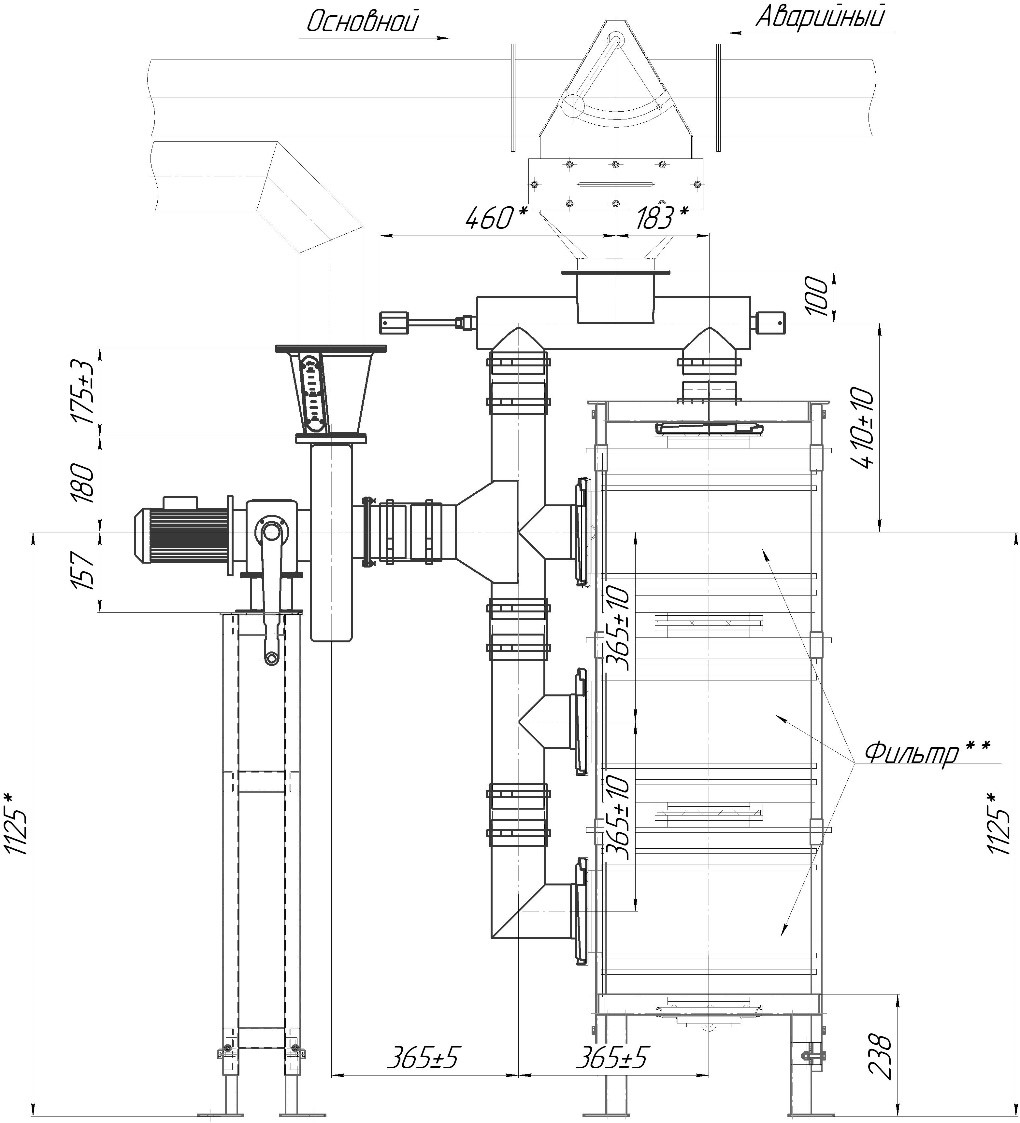

Фильтровентиляционная установка ФВА-49 (1х1)
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Установка предназначена для вентиляции защитных сооружений гражданской обороны в режиме чистой вентиляции или фильтровентиляции (использование при наличии в поступающем воздухе отравляющих веществ, биологических аэрозолей и радиоактивной пыли).
Область применения
Защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – У2 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 95% (при исключении попадания капельножидкой влаги).
Устройство и принцип работы:
Принцип работы вентилятора ЭРВ-49 заключается в передаче механической энергии от вращаемого электродвигателем рабочего колеса потоку воздуха путём аэродинамического воздействия на него лопатками колеса.
Материал изделия:
- рабочее колесо, редуктор, подставка, рукоятка – углеродистая сталь;
- корпус – алюминий.
Наружное покрытие - грунт-эмаль, цвет защитный.
Клапан герметический сдвоенный ГК-2-100 имеет один входной патрубок диаметром Ду (DN) 150 мм с фланцем для присоединения его к воздухоприемному клапану, и два выходных патрубка диаметром Ду (DN) 100 мм для присоединения к обводной линии и к фильтрам-поглотителям установки ФВА-49.
Наружное покрытие - грунт-эмаль, цвет - защитный.
Расходомер Р-49 монтируется на выходном патрубке вентилятора ЭРВ-49 и состоит из следующих основных частей: конического корпуса с входным отверстием диаметром Ду (DN) 90 мм и выходным отверстием диаметром Ду (DN) 150 мм; диска из пластмассы (поплавка); смотровых окон; латунной оси и опорных планок.
Наружное покрытие - грунт-эмаль, цвет - защитный.
Монтажные (фасонные) детали к ФПУ-200/ФП-200УБ представляют собой металлические воздуховоды диаметром Ду (DN) 100 мм, окрашенные грунт-эмалью защитного цвета или полимерным порошковым покрытием.
Станина под вентилятор (подставка) СВ-1 и опора ОП-200/1 под фильтры (дополнительная комплектация) представляют собой сварные металлоконструкции рамного типа. Наружное покрытие - грунт-эмаль ХВ-0278, цвет - черный.
Составляющие фильтровентиляционной установки ФВА-49 монтируются в соответствии с инструкцией по монтажу и эксплуатации фильтровентиляционных агрегатов ФВА-49 Штаба ГО СССР (выпуск 1970 г.), требованиями "Правил устройства электроустановок (ПУЭ)" и паспортом на фильтры-поглотители от производителя фильтров.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Дополнительная комплектация:
К данному изделию в качестве дополнительной комплектации возможно приобрести:
- станину для вентилятора (подставку) СВ-1;
- опору ОП-200/1 для фильтров;
- фильтр-поглотитель ФПУ-200/ФП-200УБ (1 шт).
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Электроручной вентилятор ЭРВ-49 | шт | 1 |
| 2 | Клапан герметический сдвоенный ГК-2-100 | шт | 1 |
| 3 | Расходомер Р-49 | шт | 1 |
| 4 | Монтажные (фасонные) детали к ФПУ-200/ФП-200УБ 1х1 в составе: | компл | 1 |
| 4.1 | Патрубок угловой с ниппелем | шт | 1 |
| 4.2 | Крестовина с ниппелем | шт | 1 |
| 4.3 | Труба | шт | 1 |
| 4.4 | Стакан с ниппелем | шт | 1 |
| 4.5 | Стакан с фланцем | шт | 1 |
| 4.6 | Муфта соединительная | шт | 5 |
| 4.7 | Хомут стяжной | шт | 10 |
| 4.8 | Ключ торцевой №7 | шт | 1 |
| 4.9 | Ключ для ниппельного кольца | шт | 1 |
| 5 | Паспорт (с руководством по эксплуатации) | шт | 1 |
| 6 | Паспорт на электродвигатель от производителя | шт | 1 |
| 7 | Инструкция по монтажу и эксплуатации фильтровентиляционных агрегатов ФВА-49 Штаба ГО СССР (выпуск 1970 г.) (копия) | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | ФВА-49: | |
| 1.1 | Номинальный объемный расход воздуха (ГВС), м3/ч, не менее | 100 |
| 1.2 | Тип фильтров | ФПУ-200/ФП-200УБ |
| 1.3 | Тип вентилятора | ЭРВ-49 |
| 2 | ЭРВ-49: | |
| 2.1 | Диаметр рабочего колеса, мм | 260 |
| 2.2 | Производительность при работе от электропривода и ручного привода со скоростью вращения рукоятки 45 об/мин, м3/ч (доп. откл. ±5%): | |
| 2.2.1 | по режиму чистой вентиляции (1) | 400-450 |
| 2.2.2 | по режиму фильтровентиляции (2) и (3) | 200-300 |
| 2.3 | Полное давление, Па (доп. откл. ±4%): | |
| 2.3.1 | При режиме 1 | 750-600 |
| 2.3.2 | При режиме 2 и 3 | 900 |
| 2.4 | Номинальная мощность двигателя, кВт | 0,25 |
| 2.5 | Количество человек при работе в ручном режиме | 2 |
| 2.6 | Привод | ручной и электрический |
| 2.7 | Напряжение питания, В | 380/220 |
| 2.8 | Частота вращения рабочего колеса, об/мин | ≈2800 |
| 2.9 | Тип электродвигателя | АИР 56В2/АДМ (АДММ) 56В2У2 |
| 2.10 | Усилие на рукоятке в момент трогания, кгс, не более | 12 |
| 2.11 | Габаритные размеры (для справок), Д (размер зависит от типа установленного электродвигателя) х Ш (размер увеличится после установки рукоятки) х В (размер увеличится после установки рукоятки), мм | 440-460х470х375 |
| 2.12 | Длина втулки рукоятки | 220 |
| 2.13 | Масса, кг, не более | 29,5 |
| 3 | ГК-2-100: | |
| 3.1 | Габаритные размеры (для справок), ДхШхВ, мм, ±2 | 660х210х202 |
| 3.2 | Масса, кг, не более | 5 |
| 4 | Р-49: | |
| 4.1 | Габаритные размеры (для справок), ДхШхВ, мм, ±4 | 214х214х180 |
| 4.2 | Максимальный измеряемый расход воздуха, м3/ч | 330 |
| 4.3 | Масса, не более, кг | 2,5 |
Маркировка
Маркировка выполнена на металлической табличке (шильде), прикрепленной к торцевой стенке редуктора ЭРВ.
На корпусе каждого электроручного вентилятора ЭРВ-49, клапана ГК-2-100, расходомера Р-49 прикреплены таблички (шильды), содержащие основную информацию об изделии.
На корпусе вентилятора ЭРВ-49 стрелкой указано направление вращения крыльчатки.
Фильтры-поглотители маркируют темной, несмываемой водой краской.
Транспортировка, хранение и упаковка
При транспортировании железнодорожным и автомобильным транспортом изделия могут поставлять с применением тары или без нее в условиях, обеспечивающих их сохранность.
Вентилятор ЭРВ-49 транспортируется с защищенными входными и выходными отверстиями. При положении корпуса вентилятора 270° входные и выходные отверстия допускается не защищать.
Условия транспортирования и условия хранения изделий - по группе 5 (ОЖ4) ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке.
Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.
Гарантийные обязательства
Гарантийный срок эксплуатации устанавливается 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 (пять) лет с момента выпуска изделия.
