Герметический сдвоенный клапан ГК-2-100
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Герметический клапан предназначен для переключения работы фильтровентиляционных установок с одного режима на другой и для полного отключения от воздуховодов.
Область применения
Защитные сооружения гражданской обороны (убежища) и другие специальные сооружения.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – УХЛ3 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 95% (при исключении попадания капельножидкой влаги).
Принцип работы: гермоклапан работает в двух режимах - «полное отключение» и «правый или левый канал». Переключение режимов или полное отключение от воздуховодов осуществляется путем закрытия или открытия двух угловых клапанов изделия с помощью рукояток.
Угловой клапан представляет собой резиновый диск, насаженный между двумя металлическими дисками на штоке. При закрывании клапана резиновый диск прижимается к кольцевому выступу – зигу на корпусе клапана. Прижатие резиновых дисков осуществляется навертыванием рукоятки штока на наружную резьбу сальника.
Клапан имеет один входной патрубок диаметром Ду (DN) 150 мм с фланцем для присоединения его к воздухоприемному клапану, и два выходных патрубка диаметром Ду (DN) 100 мм для присоединения к обводной линии (монтажные (фасонные) детали) и к фильтрам-поглотителям фильтровентиляционных установок.
Материал изделия: углеродистая сталь.
Наружное покрытие – грунт-эмаль защитного цвета.
Монтаж клапана осуществляется с соединения фланца входного патрубка (диаметром 150 мм) с ответным фланцем входного трубопровода или другого оборудования метизами через прокладку (метизы и прокладка в комплект не входят).
Далее необходимо два выходных патрубка (диаметром 100 мм) соединить с соответствующими выходами (обводной линии и фильтра) через муфты, равномерно выставить муфты на краях соединяемых изделий и затянуть хомутами (муфты и хомуты в комплект не входят).
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Дополнительная комплектация:
К данному изделию в качестве дополнительной комплектации возможно приобрести:
- прокладка;
- комплект метизов монтажный.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Герметический сдвоенный клапан ГК-2-100 | шт | 1 |
| 2 | Паспорт (с руководством по эксплуатации) | шт | 1 |

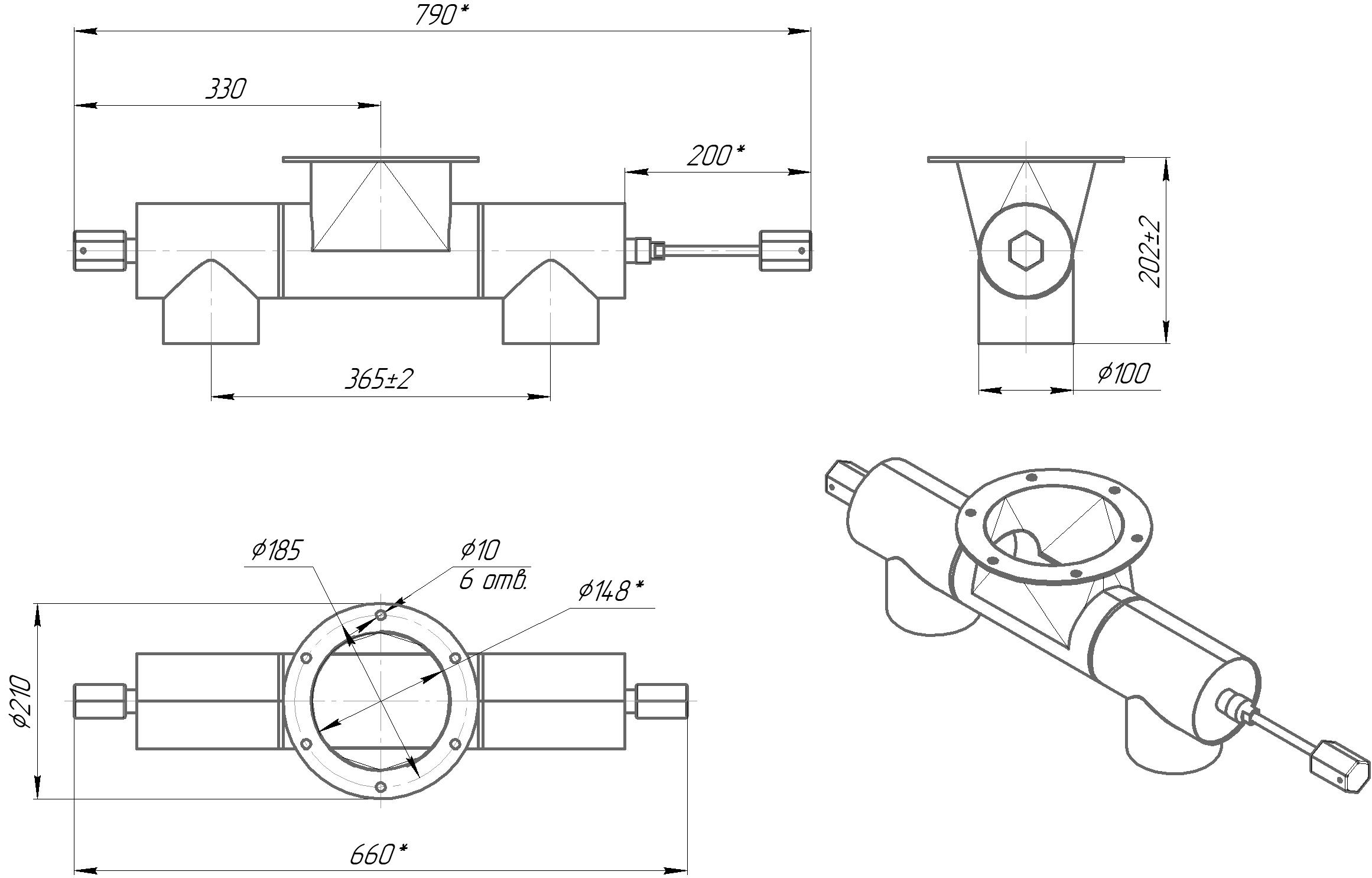

Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Габаритные размеры (для справок), ДхШхВ, мм, ±2 | 660х210х202 |
| 2 | Масса, кг, не более | 5 |
Маркировка
На корпусе изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Изделие транспортируют с переведенными в транспортное положение ручками, в жесткой упаковке из пиломатериалов, упакованным в стрейч-пленку или в упаковке с фильтровентиляционной установкой.
Транспортирование и хранение по условиям для группы 2(С) по ГОСТ 15150.
Изделия хранят в закрытом сухом помещении, в заводской упаковке. Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 лет с момента выпуска изделия при условии замены резинотехнических изделий каждые 2 года.
