Ящик управления (пусковое устройство) Я5110
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Пусковое устройство предназначено для местного управления одним асинхронным нереверсивным электродвигателем, работающим в продолжительном, кратковременном или повторно-кратковременном режимах.
Область применения
Защитные сооружения гражданской обороны (убежища) и другие специальные сооружения, производственные, промышленные здания и сооружения, жилые многоквартирные дома, общественные здания.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Климатическое исполнение и категория размещения оборудования при монтаже и эксплуатации – У2 по ГОСТ 15150:
- температура воздуха, (ºС) от минус 50 до плюс 50;
- относительная влажность воздуха до 98% (при исключении попадания капельножидкой влаги).

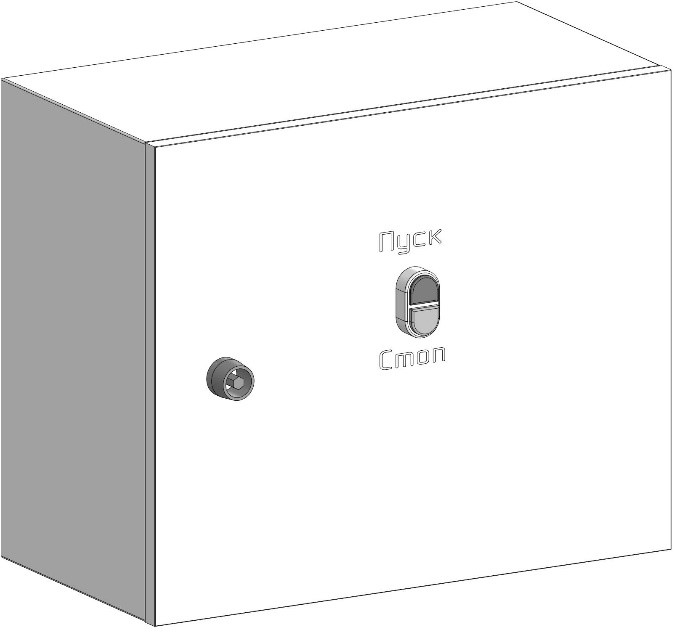

Ящик управления (пусковое устройство) имеет стальную сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IP54.
Пусковое устройство имеет местную индикацию состояния работы фидера и возможность для подключения дистанционной индикации состояния работы фидера.
Управление двигателем в Я5110 может производиться только непосредственно с помощью кнопок Пуск и Стоп, размещенных на передней панели ящика.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Ящик управления (пусковое устройство) Я5110 | шт | 1 |
| 2 | Паспорт (с руководством по эксплуатации) | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Напряжение силовой цепи, В | 380 |
| 2 | Частота, Гц | 50 |
| 3 | Степень защиты | IP54 |
| 4 | Тип-исполнение нейтрали | TN-S |
| 5 | Климатическое исполнение | У2 |
| 6 | Тип корпуса | металлический |
| 7 | Тип установки | навесной |
| 8 | Ток силовой цепи, А | 2 |
| 9 | Напряжение цепи управления, В | 220 |
| 10 | Ток цепи управления, А | 0,4 |
| 11 | Габаритные размеры (для справок), ГхШхВ, мм | 155х300х250 |
| 12 | Масса, не более, кг | 3,9 |
Маркировка
На корпусе изделия прикреплена наклейка с маркировкой.
Транспортировка, хранение и упаковка
Изделие транспортируют в гофрокоробе при температуре воздуха от минус 45 до плюс 45℃. Допускается другой вид упаковки, обеспечивающий сохранность изделий при транспортировании и хранении.
Хранить по условиям для группы 2(С) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке.
Условия хранения должны исключать воздействие паров кислот, щелочей и других агрессивных едких летучих веществ, вызывающих коррозию изделия. Попадание влаги не допускается.
Гарантийные обязательства
Гарантийный срок эксплуатации 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием изготовителем, при соблюдении условий хранения.
