Бак инвентарный выносной БИВ-45
Самовывоз, курьером, транспортными компаниями
Безналичный расчет
Назначение
Бак для сбора нечистот в быстровозводимых убежищах
Надежное решение для обеспечения санитарно‑гигиенических условий в защитных сооружениях без доступа к централизованной канализации.
Особенности: герметичный, устойчивый к агрессивным средам, компактный, простой в обслуживании.
Область применения
Изделие предназначено для использования в:
- защитных сооружениях гражданской обороны (убежищах) различного типа;
- специальных сооружениях, проектируемых по нормативам ГО и ЧС;
- объектах инфраструктуры, требующих повышенной устойчивости к чрезвычайным ситуациям;
- сооружениях временного размещения населения при ЧС (пунктах временного размещения, ПВР);
- полевых лагерях и мобильных укрытиях в зонах стихийных бедствий или военных действий;
- отдалённых и труднодоступных районах, где критически важна автономность и надёжность инженерных систем.
Применение изделия соответствует требованиям:
- СП 88.13330.2014 «Защитные сооружения гражданской обороны»;
- ГОСТ Р 42.4.03‑2020 «Средства защиты коллективные. Общие технические требования»;
- иных действующих нормативных документов по проектированию и эксплуатации сооружений ГО.
Описание изделия
Согласно правилам классификации элементов АС по НП-001-15 изделие относится к 4 классу безопасности, к системе нормальной эксплуатации (4Н).
Характеристики окружающей среды при нормальных условиях эксплуатации:
- температура воздуха, (ºС) от плюс 1 до плюс 40;
- относительная влажность воздуха до 93 %.
Климатическое исполнение – УХЛ4.

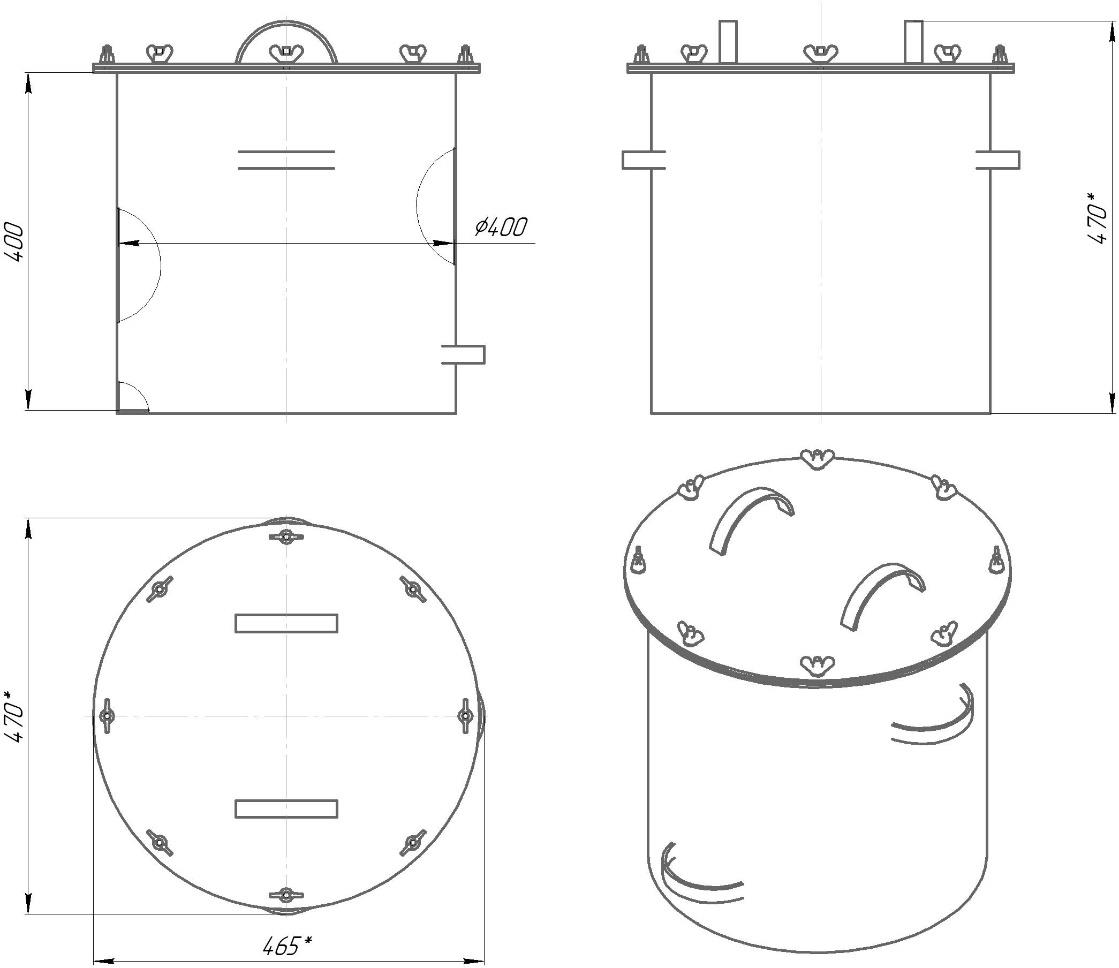

Бак представляет собой сварную конструкцию цилиндрической формы. В верхней части имеется съемная крышка для осмотра, обслуживания и чистки, закрывающаяся с применением крепежных деталей. Затяжку осуществляют на болт и гайку-барашек.
Для возможности переноса и опорожнения бака предусмотрены ручки.
Материал корпуса и крышки – сталь углеродистая, толщина стенки корпуса 2 мм, толщина днища, крышки 4 мм.
Внутреннее и наружное покрытие - грунт-эмаль ХВ-0278 3 в 1 черного цвета.
Бак устанавливается в каждой санитарной кабине на стальном поддоне. При монтаже необходимо установить изделие на ровную поверхность согласно указаниям технического проекта и закрепить.
Примечание: Производитель может вносить в конструкцию изделия изменения, не ухудшающие его характеристики и показатели надёжности.
Стандартная комплектация
| № п/п | Наименование | Ед. изм. | Кол-во |
| 1 | Бак инвентарный выносной БИВ-45 | шт | 1 |
| 2 | Паспорт (с руководством по эксплуатации) | шт | 1 |
Технические характеристики
| № п/п | Наименование показателя | Значение нормативное |
| 1 | Объём, л | 45 |
| 2 | Диаметр изделия, D, мм. | 400 ±4 |
| 3 | Габаритные размеры (для справок), ДхШхВ, мм. | 465х470х470 ±4 |
| 4 | Количество крепежных деталей крышки | 8 |
| 5 | Масса, кг, не более | 20 |
Маркировка
На крышке изделия прикреплена табличка (шильд) с маркировкой.
Транспортировка, хранение и упаковка
Изделие, закрепленное горизонтально и упакованное в стрейч-пленку, транспортируют на паллете при температуре окружающей среды от -40 до +40℃ и относительной влажности воздуха не более 70%, избегая появления конденсата на поверхностях изделия.
Хранят по условиям для группы 3(Ж3) по ГОСТ 15150, в закрытом сухом помещении, в заводской упаковке, в условиях, исключающих воздействие прямых солнечных лучей, атмосферных осадков и агрессивных сред, на расстоянии не менее 1 м от нагревательных приборов, при температуре не выше +50°С и не ниже -40°С, и относительной влажности воздуха не более 80%.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия при соблюдении потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического обслуживания устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты выпуска изделия.
Гарантийный срок хранения устанавливается 5 лет с момента выпуска изделия.
